Volcano层级队列配置引发的调度器系统性故障问题

1. 背景

1.1 版本信息

关键组件	版本
`kubernetes`	`1.27.5`
`volcano`	`1.12.1`

1.2 问题描述

Volcano Job一直处于Pending状态，Pod没有创建出来。查看对应PodGroup的状态，也是处于Pending状态，且存在报错信息：

status:
  conditions:
  - lastTransitionTime: "2025-07-30T07:56:43Z"
    message: '1/0 tasks in gang unschedulable: pod group is not ready, 1 minAvailable'
    reason: NotEnoughResources
    status: "True"
    transitionID: 6d79218e-2cd8-4728-a430-4d4e2bf0fb4a
    type: Unschedulable
  phase: Pending

看起来是资源不足（NotEnoughResources），但是不确定是哪种资源不足。但是，从查看节点的状态来看，节点资源是足够的，包括 CPU、内存、GPU卡数也是满足任务请求的资源要求。

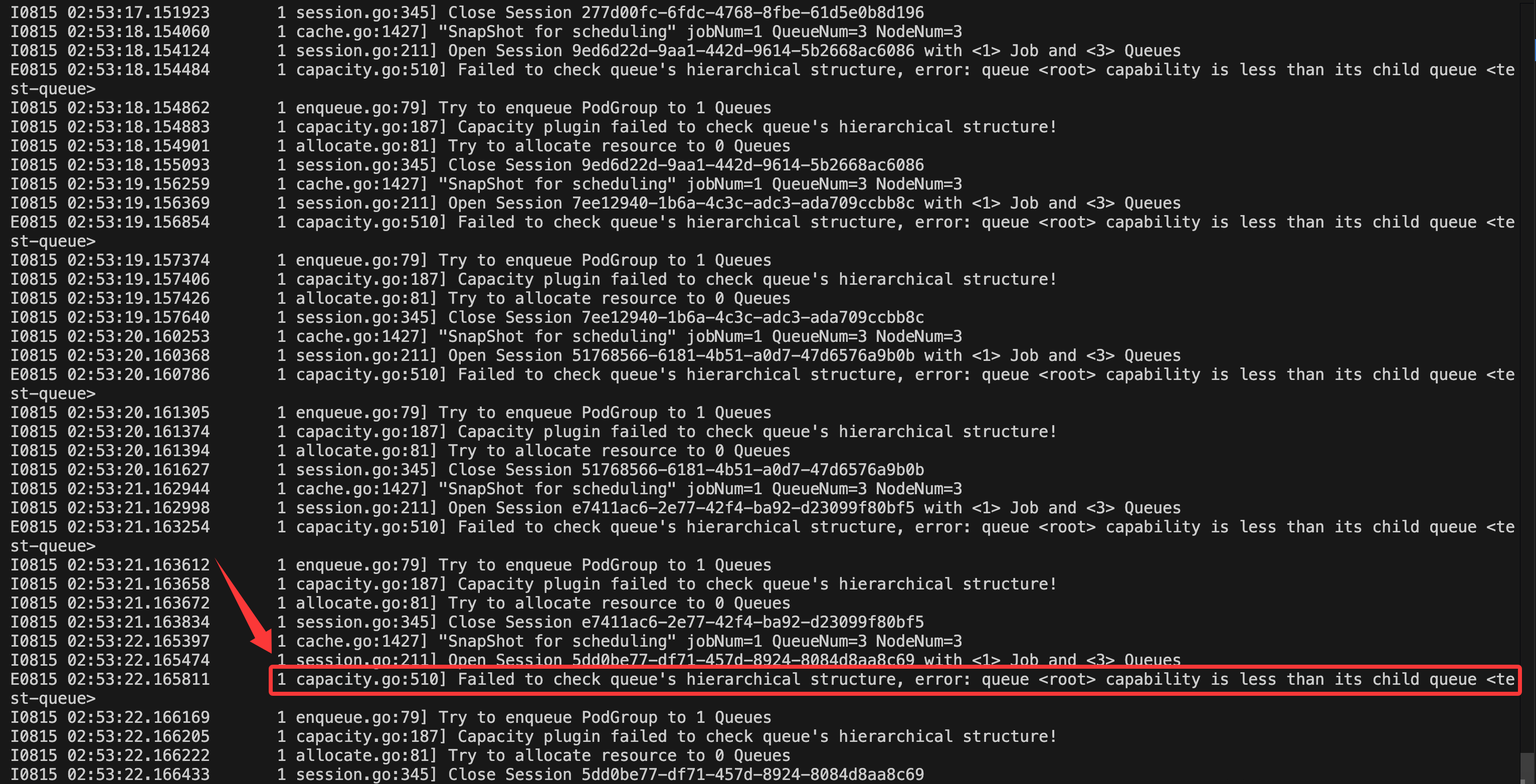

通过查看Volcano Scheduler Pod的日志信息，发现存在报错信息，相关的报错信息类似于：

E0815 02:53:22.165811 1 capacity.go:510] Failed to check queue's hierarchical structure, error; queue <rot> capability is less than its child queue <test-queue>

alt text 或者

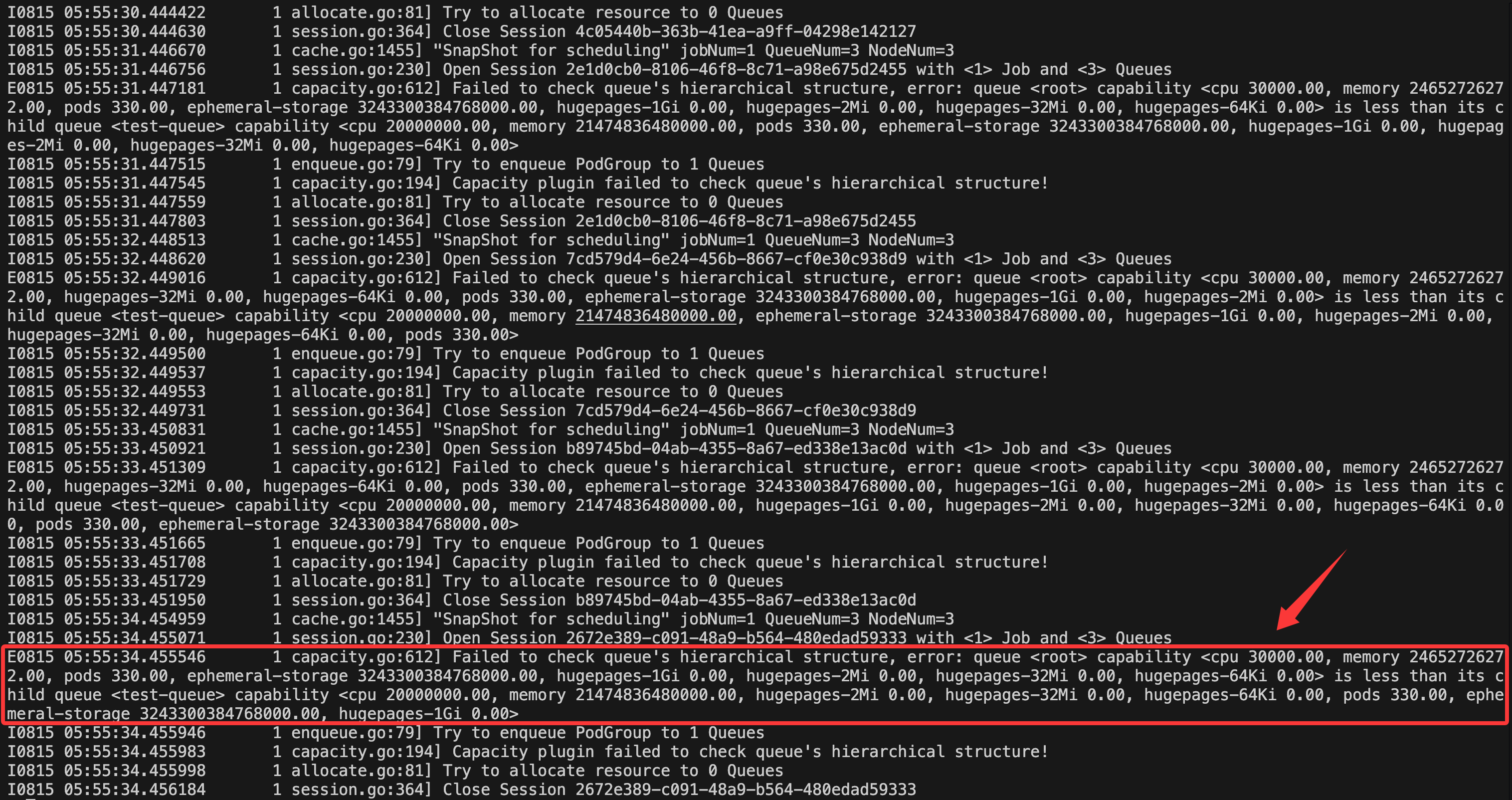

E0815 05:55:34.455546 1 capacity.go:612] Failed to check queue's hierarchical structure, error: queue <root> capability <cpu 30000.00, memory 24652726272.00, pods 330.00, ephemeral-storage 3243300384768000.00, hugepages-1Gi 0.00, hugepages-2Mi 0.00, hugepages-32Mi 0.00, hugepages-64Ki 0.00> is less than its child queue <test-queue> capability <cpu 20000000.00, memory 21474836480000.00, hugepages-2Mi 0.00, hugepages-32Mi 0.00, hugepages-64Ki 0.00, pods 330.00, ephemeral-storage 3243300384768000.00, hugepages-1Gi 0.00>

alt text

该问题在1.8.2的volcano版本中（目前笔者旧版本集群使用的volcano版本），将会导致调度器组件直接panic crash。而在新版本如1.12.1以后，调度器不会panic crash，但是调度器仍然不能系统性工作，并且会在日志中不断打印错误日志。

2. 问题排查

2.1 源码实现逻辑梳理

通过错误日志所指向的源码文件，去理解源码的实现逻辑，关键代码在这里：https://github.com/volcano-sh/volcano/blob/f7acc998d1b23f045b3e3f53cdccff1695bbff37/pkg/scheduler/plugins/capacity/capacity.go#L659

针对capacity插件的实现逻辑分析，发现在启用capacity插件后，当层级队列中配置的队列capacity、deserved或guarantee任一资源配额大于父队列的资源配额时，会导致volcano调度器系统性无法正常工作。由于是触发系统性的故障，因此即便其他队列的资源配额配置正确，调度器也无法为其他队列分配资源。

以下是针对该插件的一些关键逻辑介绍：

volcano调度器对每次任务（volcano job）的创建、修改都会调用capability插件进行处理。
capacity插件会递归检查所有队列下的子级队列的capability、deserved和guarantee任一资源配额是否大于父队列的资源配额（任一资源）。如果发现有队列的资源配额大于父队列的资源配额，则会返回错误信息，并停止调度。
volcano资源队列默认的root队列资源配额是集群的所有资源的总和（nodes allocatable），并且会随着节点变化或节点资源的变化而自动改变：https://github.com/volcano-sh/volcano/blob/f7acc998d1b23f045b3e3f53cdccff1695bbff37/pkg/scheduler/plugins/capacity/capacity.go#L503

2.2 为何子级队列配额会大于父级队列配额？

大致可分为以下几种情况：

队列配额设置不合理：子级配额资源配额的总量大于父级队列配额资源。在资源队列创建时，volcano没有对子级队列的资源配额做严格的、同步的资源检查，导致异常的子级队列被创建到了集群中（也许未来volcano对这块会有所改进）。
集群节点异常导致队列可用资源变少：由于volcano的root队列默认是使用的集群的总资源大小（nodes allocatable，每次session open时重新计算），当集群的节点异常、节点被移除时，实际上root队列的可用资源会变少，导致子级队列的可用资源配额可能会大于父级队列的可用资源配额：https://github.com/volcano-sh/volcano/blob/36e949025f1abff74f2f18b080c6f91bde84db0a/pkg/scheduler/framework/session.go#L206
在GPU Share场景中，对GPU进行拆卡后，整卡资源减少：在AI智算场景中，以GPU为例，当对GPU卡进行MPS/MIG拆卡后，会产生新的资源类型，但是原有的GPU整卡资源类型数量会减少。例如，原有节点有8张整卡的nvidia.com/gpu资源，对其中4张卡进行MIG拆卡后，原有的nvidia.com/gpu资源数量就会变为4，如果资源队列中有指定配额为8张卡，这个时候也会触发调度问题。

3. 解决方案

同样的，这种使用开源组件的问题，通常不是我们第一个遇到，应该也会有其他的使用者遇到类似问题。因此检索了volcano社区的issue和pr，果然发现一个pr解决的问题和我们遇到的问题很类似：https://github.com/volcano-sh/volcano/pull/4354

这个pr提供的解决方案是这样的：

首先再了解下背景，volcano默认会创建一个root的队列，该队列的资源配额（capability）是集群的总资源大小（nodes allocatable），且不可修改（即便修改了，保存后依然会被volcano调度器设置为集群节点的资源总和）。
该pr是允许使用者自定义root队列的配额（capability）大小，当自定义后，volcano调度器将不会自动覆盖该root队列的配额值。
使用者可以将root队列的配额设置成一个很大的值，这样就不会触发capacity插件的资源配额检查异常了。

其他一些额外的注意事项：

在创建资源队列时，需要做严格的子父级资源配额检查，确保子级队列的资源配额不会大于父级队列的资源配额。在产品功能上，尽可能通过接口或者程序的方式来实现队列创建，而不是直接通过yaml文件来创建。
虽然该pr已经合并入主分支，但目前volcano已发布的最新版本（1.12.2）并未包含该内容，如果需要使用该功能，需要自己编译源码和镜像来使用。

4. 测试内容

以下是用于测试该问题的部署内容，主要使用CPU和内存进行测试。

4.1 调度器配置

需要在volcano调度器的配置文件中，增加capacity插件，并配置使用hierarchy功能：

- name: capacity
  enableHierarchy: true

完整配置如下：

volcano-scheduler-configmap.yaml
apiVersion: v1
data:
  volcano-scheduler.conf: |
    actions: "enqueue, allocate, backfill"
    tiers:
    - plugins:
      - name: priority
      - name: gang
        enablePreemptable: false
      - name: conformance
    - plugins:
      - name: overcommit
      - name: drf
        enablePreemptable: false
      - name: predicates
      - name: capacity
        enableHierarchy: true
      - name: nodeorder
      - name: binpack
kind: ConfigMap
metadata:
  name: volcano-scheduler-configmap
  namespace: volcano-system

注意事项：

在volcano默认的调度器配置，overcommit插件是默认启用的，该插件允许集群的资源能够超额分配，默认超额比例（overcommitRatio）是1.2，例如10核CPU资源的集群，那么overcommit插件会允许调度器调度12核CPU的任务。
overcommit插件还有一个隐藏功能，当队列的capability资源不够调度时，overcommit插件会阻止任务创建对应的Pod，以减少Pending的Pod数量。否则，即便队列资源不够，也会创建Pod，导致Pending的Pod数量不断增加。
capacity插件和proportion插件是互斥的，两者只留其一。其中proportion插件是默认启用的，建议将capacity插件的配置位置修改到proportion位置处。

4.2 队列配置

修改root队列的配置，配置如下：

root.yaml
apiVersion: scheduling.volcano.sh/v1beta1
kind: Queue
metadata:
  name: root
spec:
  capability:
    cpu: 10000000
    memory: 10000000Gi

该root队列的资源配额是是远超于集群的总资源大小，这样保证了capacity插件不会因为资源配额检查失败而停止调度。

注意事项：

只能修改root队列的capability资源配额，不能设置/修改deserved资源配额，在创建任务后会被调度器自动覆盖为0（不知是否为一个BUG）。也不能设置/修改guarantee资源配额。
在层级队列中，如果子队列带有guarantee配额设置，父队列不带guarantee配额只带有capability配额设置，任务依然能创建成功。

创建一个test-queue队列，配置如下：

test-queue.yaml
apiVersion: scheduling.volcano.sh/v1beta1
kind: Queue
metadata:
  name: test-queue
spec:
  capability:
    cpu: 200
    memory: 200Gi
  guarantee:
    resource:
      cpu: 200
      memory: 200Gi

4.3 Job 配置

创建一个test-job，配置如下：

test-job.yaml
apiVersion: batch.volcano.sh/v1alpha1
kind: Job
metadata:
  name: test-job
spec:
  minAvailable: 2
  schedulerName: volcano
  queue: test-queue
  policies:
  - action: CompleteJob
    event: TaskCompleted
  tasks:
  - replicas: 1
    name: master
    template:
      spec:
        restartPolicy: Never
        containers:
        - image: alpine:latest
          imagePullPolicy: IfNotPresent
          name: master
          command: ["sh", "-c", "echo master"]
          resources:
            requests:
              cpu: 100m
              memory: 100Mi
  - replicas: 1
    name: worker
    template:
      spec:
        restartPolicy: Never
        containers:
        - image: alpine:latest
          imagePullPolicy: IfNotPresent
          name: worker
          command: ["sh", "-c", "echo worker"]
          resources:
            requests:
              cpu: 100m
              memory: 100Mi

参考资料

https://github.com/volcano-sh/volcano/pull/4354
