什么是流水线​

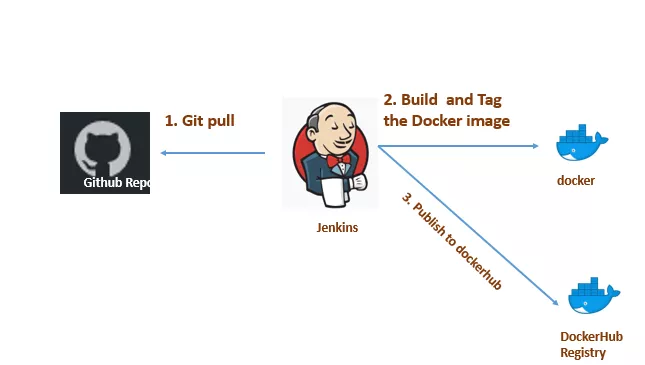

在计算机中，流水线是把一个重复的过程分解为若干个子过程，使每个子过程与其他子过程并行进行的技术，也叫 Pipeline。由于这种工作方式与工厂中的生产流水线十分相似， 因此也被称为流水线技术。从本质上讲，流水线技术是一种时间并行技术。以“构建镜像”过程为例：

在每一次构建镜像中，我们都需要拉下代码仓库中的代码，进行代码编译，构建镜像，最后推往镜像仓库。在每一次代码更改过后，这一过程都是不变的。使用流水线工具可以极大的提升这一过程的效率，只需要进行简单的配置便可以轻松的完成重复性的工作。这样的过程也被称之为 CI。

上图流程中使用的是 Jenkins。Jenkins 作为老牌流水线框架被大家所熟知。在云原生时代，Jenkins 推出了 Jenkins X 作为基于 Kubernetes 的新一代流水线，另外云原生时代还诞生了两大流水线框架—— Argo 和 Tekton。本文就详细介绍了 Argo 的相关内容。

Argo是什么​

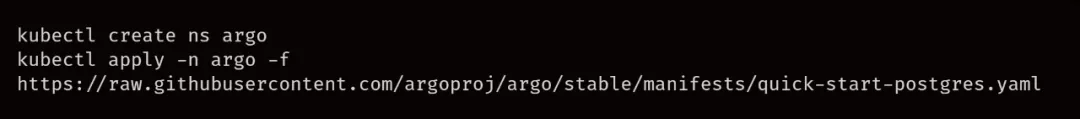

Argo Workflows 是一个开源的容器原生的工作流引擎，可在 Kubernetes 上编排并行作业。Argo Workflows 通过 Kubernetes CRD方式实现。Argo 基于 Kubernetes，可以直接使用 kubectl 安装，安装的组件主要包括了一些 CRD 以及对应的 controller 和一个 server。

注意，上述安装只会执行同 namespace 内的 Workflow，cluster install 详见文档。文档地址：https://argoproj.github.io/argo-workflows/

级定义​

要了解 Argo 定义的 CRD，先从其中的三级定义入手。概念上的从大到小分别为 WorkflowTemplate、Workflow、Template，这些资源的命名有些相似，要注意分辨。https://argoproj.github.io/argo-workflows/workflow-concepts/

Template​

从最简单的 template 说起，一个 template 有多种类型，分别为 container、script、dag、steps、resource 以及 suspend**。**对于 template，我们可以简单的将其理解为一个 Pod ——container/script/resource 类型的 template 都会去实际控制一个 Pod，而 dag/steps 类型的 template 则是由多个基础类型的 template （container/script/resource）组成的。

  • container：最常见的模板类型，与 Kubernetes container spec 保持一致。
  • script：该类型基于 Container，支持用户在 template 定义一段脚本，另有一个 Source 字段来表示脚本的运行环境。
  • resource：该类型支持我们在 template 中对 kubernetes 的资源进行操作，有一个 action 字段可以指定操作类型，如 create, apply, delete 等，并且支持设定相关的成功与失败条件用于判断该 template 的成功与失败。
  • suspend：Suspend template 将在一段时间内或在手动恢复执行之前暂停执行。可以从 CLI （使用 argo resume）、API 或 UI 恢复执行。
  • steps：Steps Template 允许用户以一系列步骤定义任务。在 Steps 中，[--] 代表顺序执行，[-] 代表并行执行。
  • dag：DAG template 允许用户将任务定义为带依赖的有向无环图。在 DAG 中，通过 dependencies设置在特定任务开始之前必须完成的其他任务。没有任何依赖项的任务将立即运行。有关 DAG 的详细逻辑可见源码 https://github.com/argoproj/a...。

Workflow​

在一个 Workflow 中，其 spec 中有一个名为 templates 的字段，在其中至少需要一个 template 作为其组成的任务。

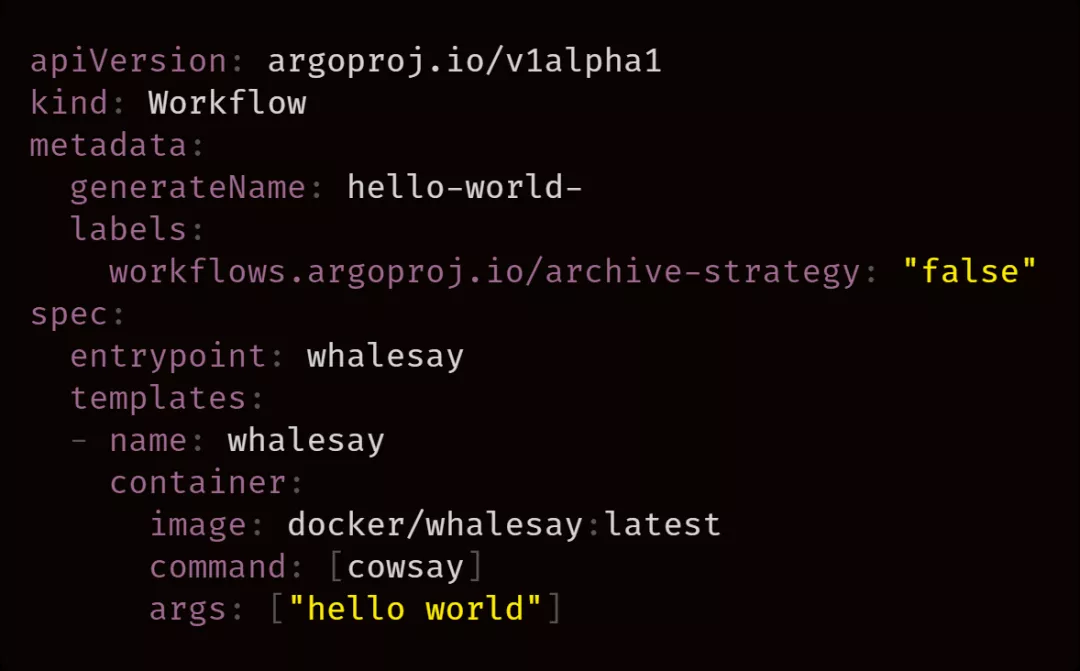

一个最简单的 hello world 例子如下：

在这个例子中，该 Workflow 的 templates 字段中指定了一个类型为 container 的 template，使用了 whalesay 镜像。

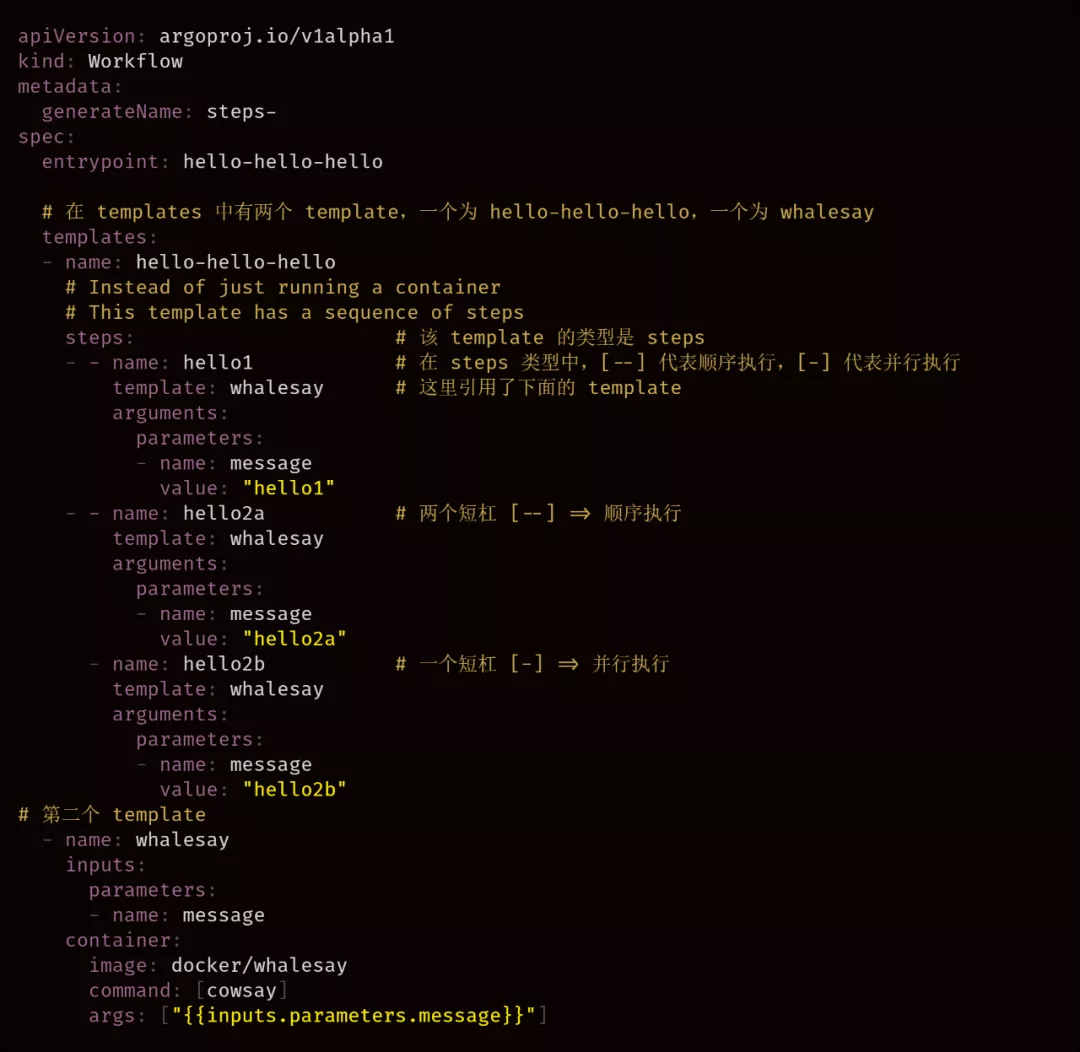

下面是一个稍微复杂的 workflow：

WorkflowTemplate​

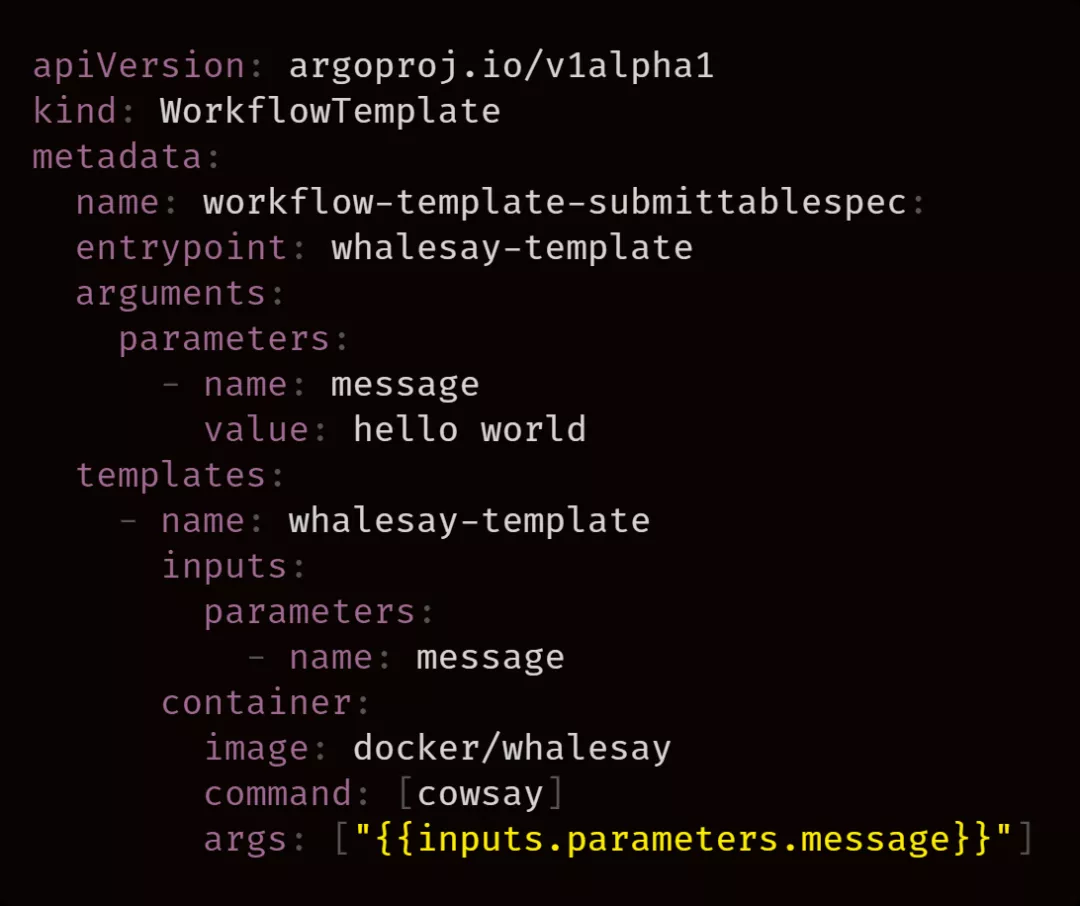

WorkflowTemplate 相当于 Workflow 的模板库，和 Workflow 一样，也由 template 组成。用户在创建完 WorkflowTemplate 后，可以通过直接提交它们来执行 Workflow。

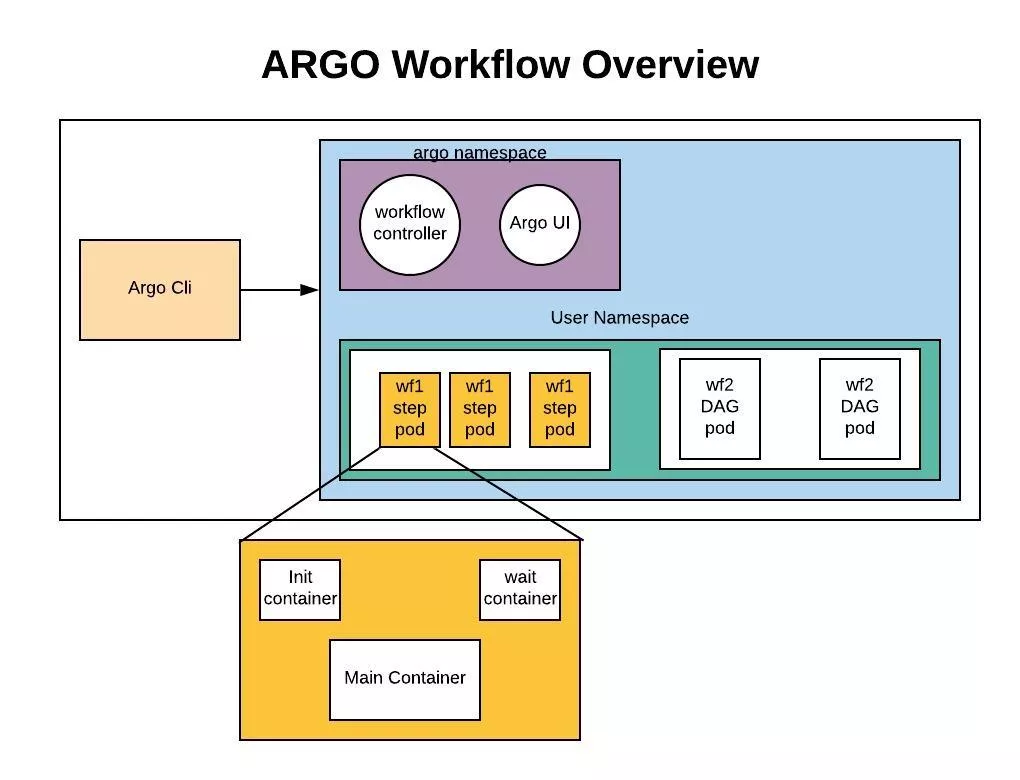

Workflow Overview​

在了解了 Argo 的三级定义后，我们首先来深入一下 Argo 中最为关键的定义，Workflow。Workflow 是 Argo 中最重要的资源，有两个重要的功能：

  • 定义了要执行的工作流。
  • 存储了工作流的状态。

由于这些双重职责，Workflow 应该被视为一个 Active 的对象。它不仅是一个静态定义，也是上述定义的一个“实例”。

**Workflow Template 的定义与 Workflow 几乎一致，除了类型不同。**正因为 Workflow 既可以是一个定义也可以是一个实例，所以才需要 WorkflowTemplate 作为 Workflow 的模板，WorkflowTemplate 在定义后可以通过提交（Submit）来创建一个 Workflow。

而 Workflow 由一个 entrypoint 及一系列 template 组成，entrypoint 定义了这个 workflow 执行的入口，而 template 会实际去执行一个 Pod，其中，用户定义的内容会在 Pod 中以 Main Container 体现。此外，还有两个 Sidecar 来辅助运行。

Sidecar​

在 Argo 中，这些 Sidecar 的镜像都是 argoexec。Argo 通过这个 executor 来完成一些流程控制。

Init​

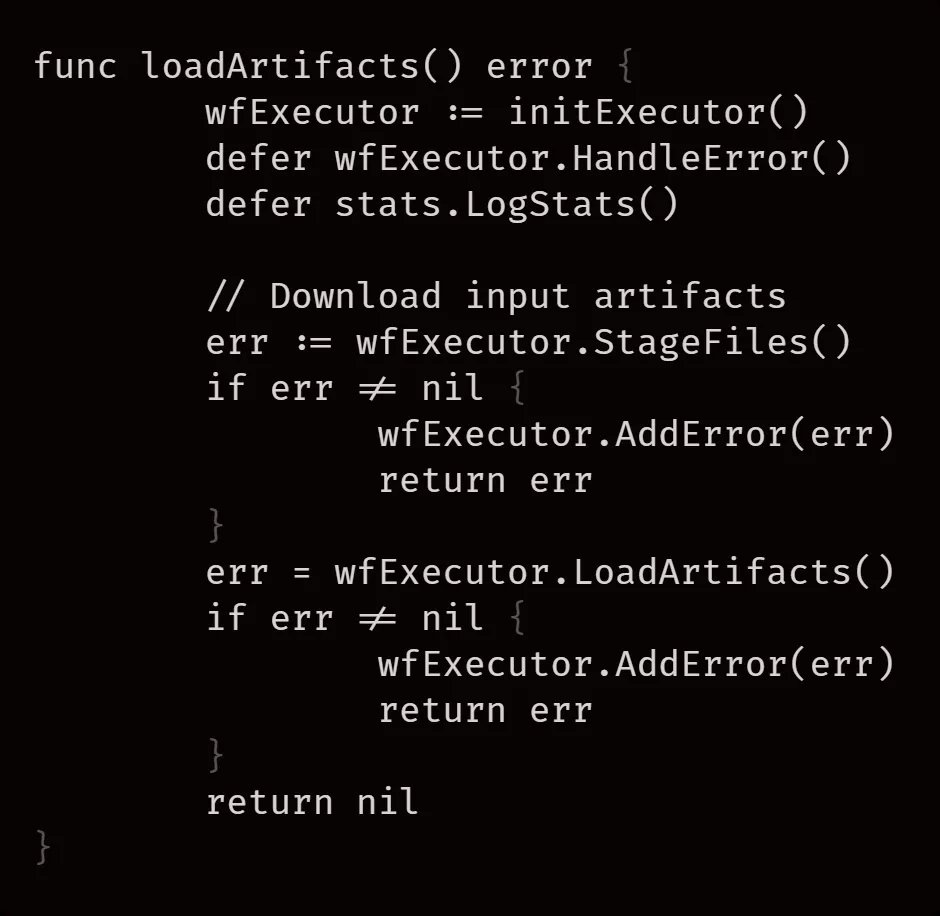

当用户的 template 中需要使用到 inputs 中的 artifact 或者是 script 类型时（script 类型需要注入脚本），Argo 都会为这个 pod 加上一个 InitContainer —— 其镜像为 argoexec，命令是 argoexec init。在这个 Init Container 中，主要工作就是加载 artifact：

Wait​

除了 Resource 类型外的 template，Argo 都会注入一个 Wait Container，用于等待 Main Container 的完成并结束所有 Sidecar。这个 Wait Container 的镜像同样为 argoexec，命令是 argoexec wait。（Resource 类型的不需要是因为 Resource 类型的 template 直接使用 argoexec 作为 Main Container 运行）

Inputs and Outputs​

在运行 Workflow 时，一个常见的场景是输出产物的传递。通常，一个 Step 的输出产物可以用作后续步骤的输入产物。在 Argo 中，产物可以通过 Artifact 或是 Parameter 传递。

Artifact​

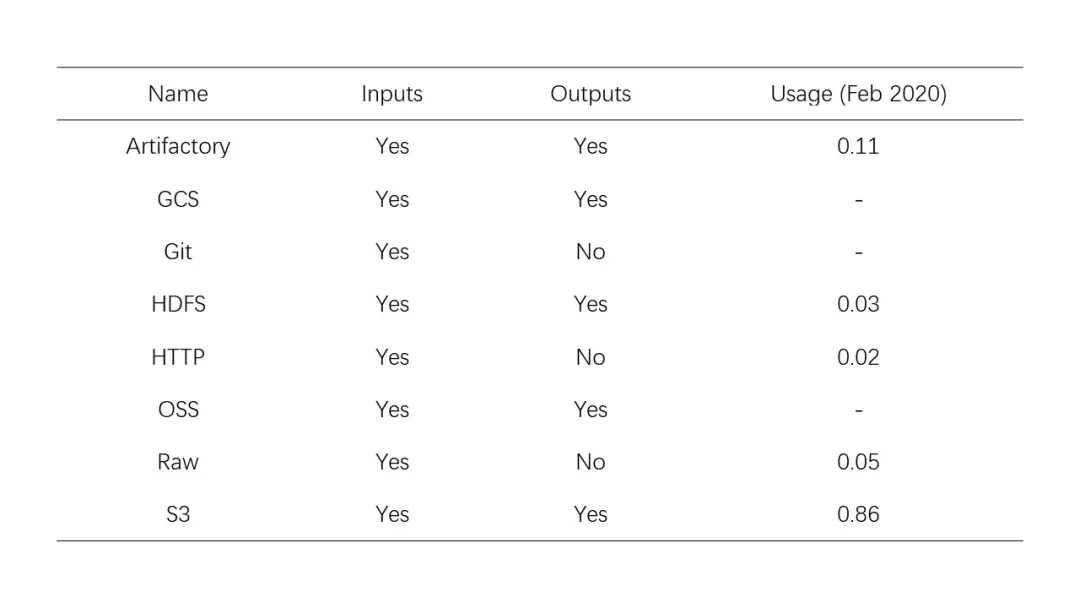

**要使用 Argo 的 Artifact，首先必须配置和使用 Artifact 存储仓库。**具体的配置方式可以通过修改存有 Artifact Repository 信息的默认 Config Map 或者在 Workflow 中显示指定，详见 配置文档，在此不做赘述。下表为 Argo 支持的仓库类型。

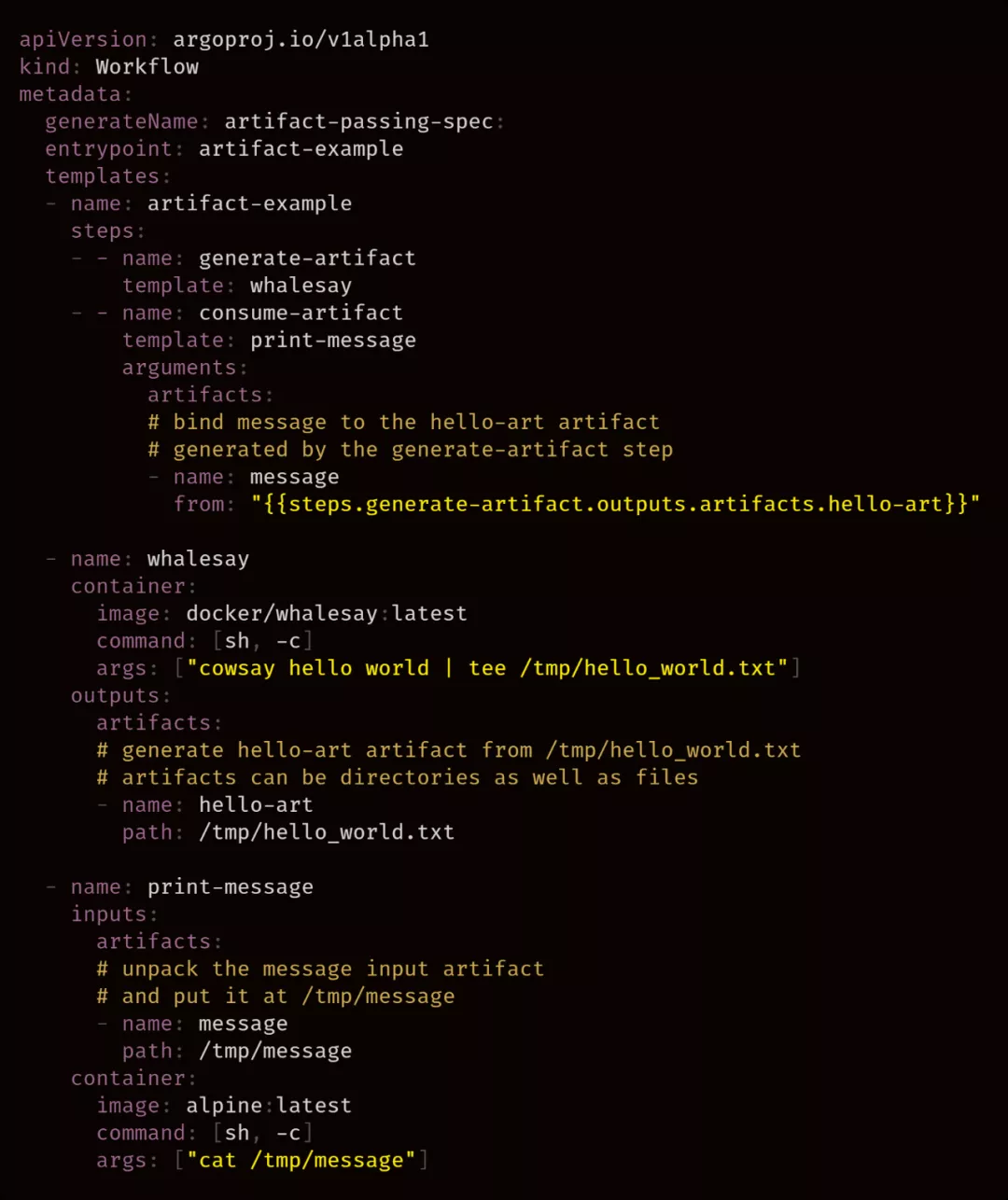

一个简单的使用了 Artifact 的例子如下：

默认情况下，Artifact 被打包为 tgz(tar +gzip)包，我们也可以使用 archive 字段指定存档策略。

在上面的例子里，名为 whalesay 的 template 使用 cowsay 命令生成一个名为 /tmp/hello-world.txt 的文件，然后将该文件作为一个名为 hello-art 的 Artifact 输出。名为 print-message 的 template 接受一个名为 message 的输入 Artifact，在 /tmp/message 的路径上解包它，然后使用 cat 命令打印 /tmp/message 的内容。

在前面 Sidecar 介绍中提到过，Init Container 主要用于拉取 Artifact 产物。这些 Sidecar 正是产物传递的关键。下面，我们通过介绍另一种产物传递的方式来体验 Argo 中传递产物的关键。

Script​

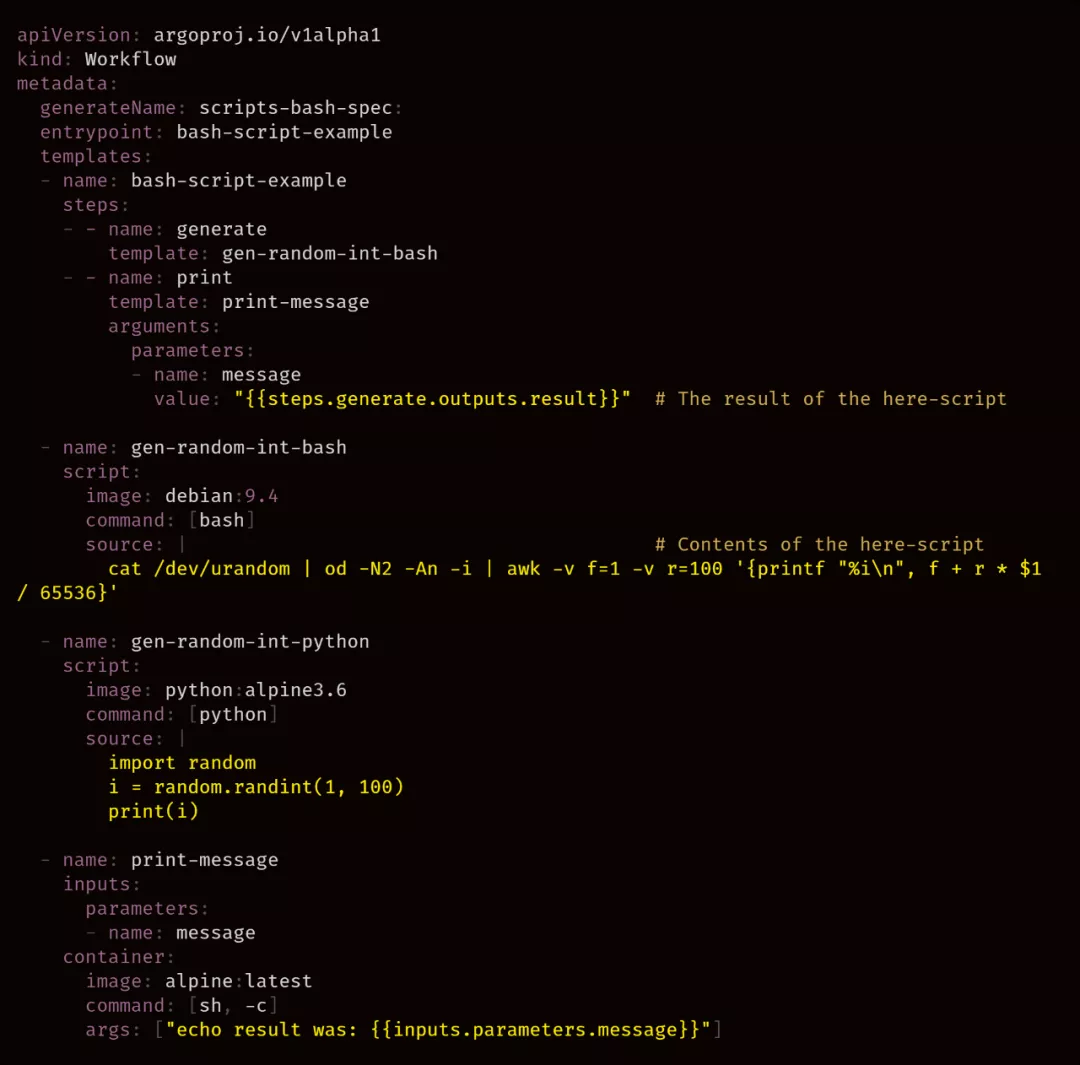

先来看一个简单的例子：

在上面的例子中，有两个类型为 script 的 template，script 允许使用 source 规范脚本主体。这将创建一个包含脚本主体的临时文件，然后将临时文件的名称作为最后一个参数传递给 command（执行脚本主体的解释器），这样便可以方便的执行不同类型的脚本（bash、python、js etc）。

Script template 会将脚本的标准输出分配给一个名为 result 的特殊输出参数从而被其他 template 调用。在这里，通过 {{steps.generate.outputs.result}} 即可获取到名为 generate 的 template 的脚本输出。

{{xxx}} 是 Argo 固定的变量替换格式：

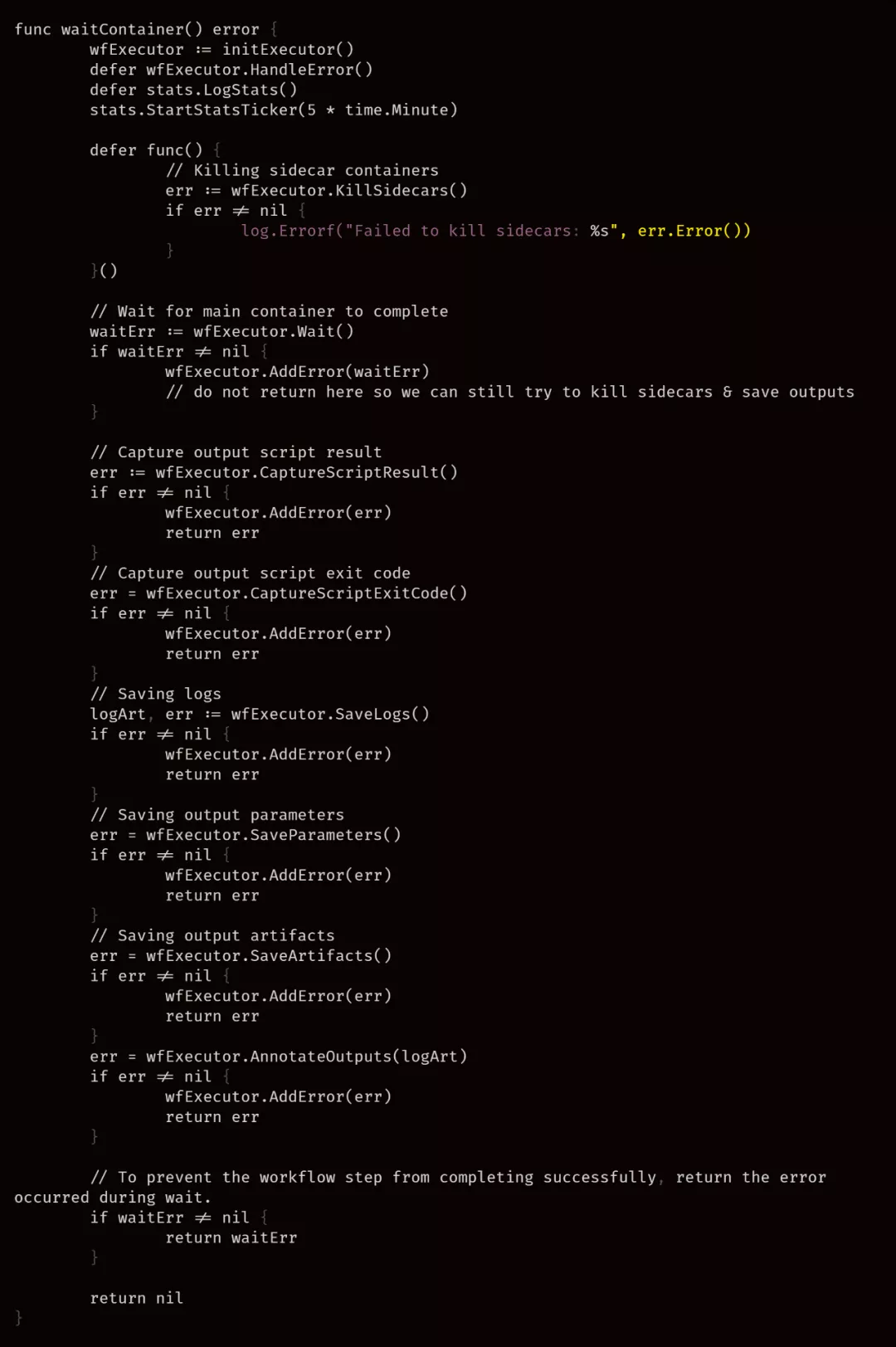

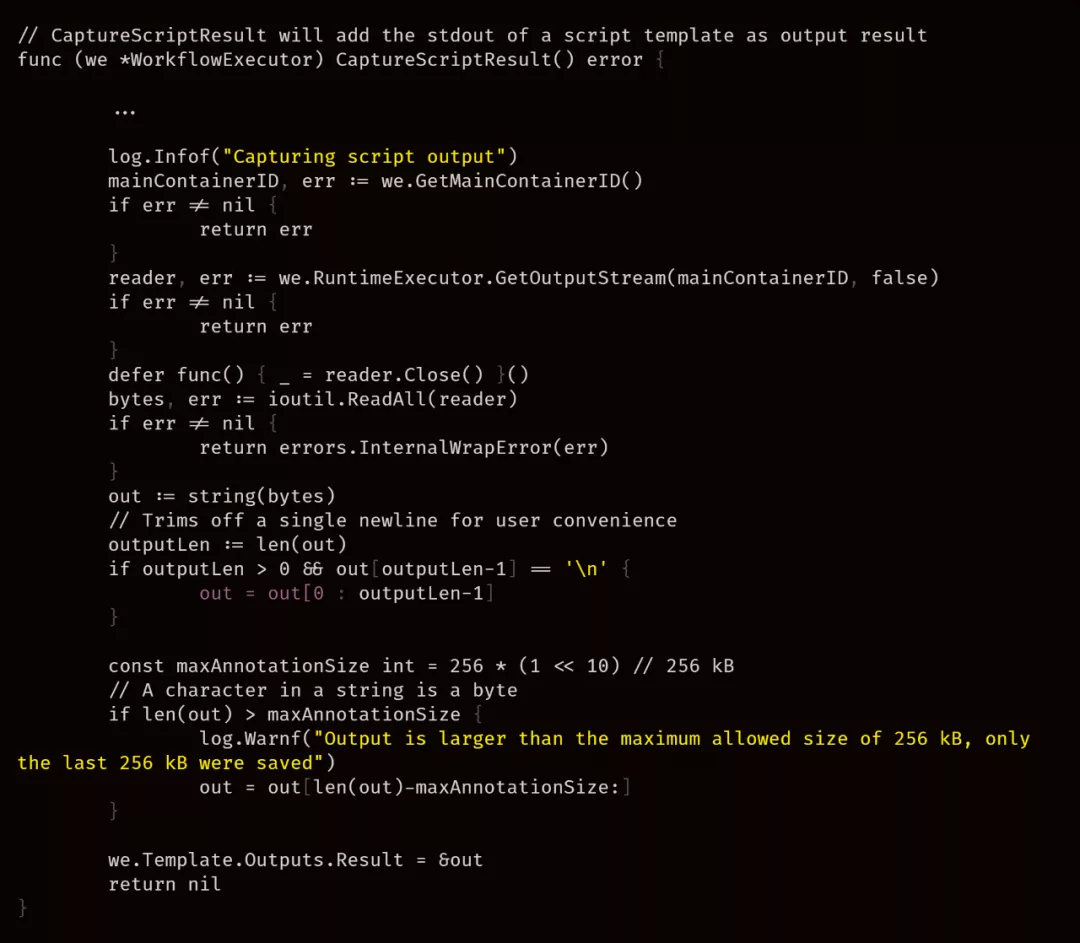

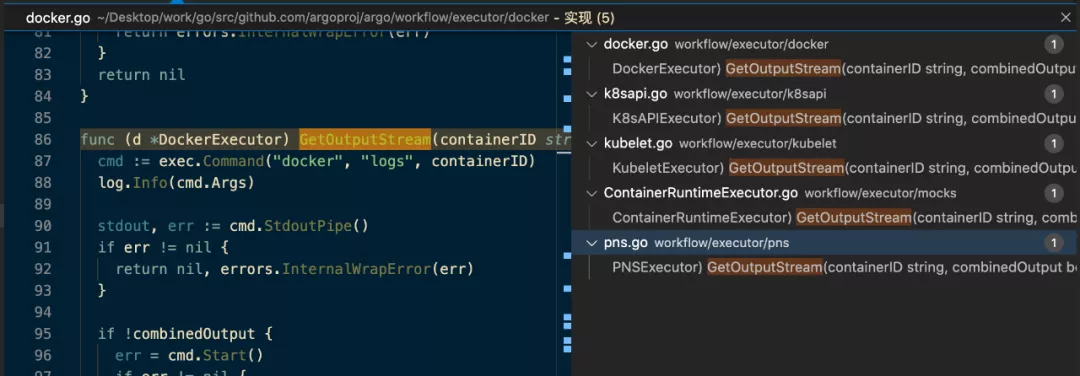

那么，容器内部应该如何获取这个脚本输出呢？我们回到 Sidecar，在 Wait Container 中，有这样一段逻辑：

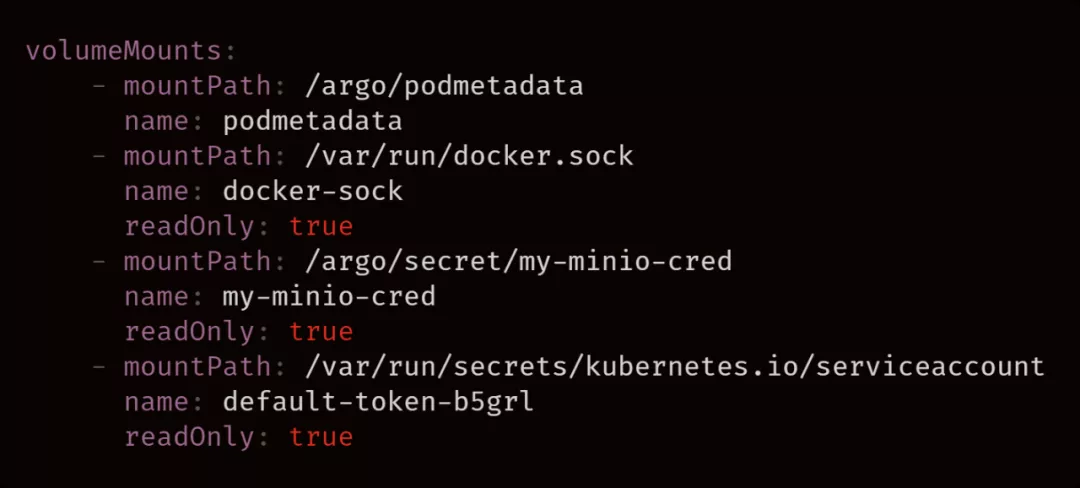

再来看看这个 Wait Container 的 Volume Mount 情况：

现在就十分明确了，Wait Container 通过挂载 docker.sock 以及 service account，获取到 Main Container 中的输出结果，并保存到 Workflow 中。当然，因为 Workflow 中保存了大量的信息，当一个 Workflow 的 Step 过多时，整个 Workflow 的结构会过于庞大。

Parameter​

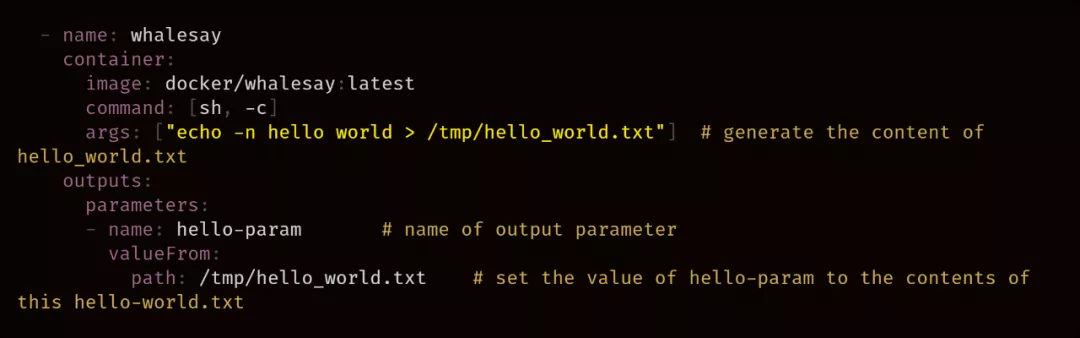

**Parameter 提供了一种通用机制，可以将步骤的结果用作参数。**Parameter 的工作原理与脚本结果类似，除了输出参数的值会被设置为生成文件的内容，而不是 stdout 的内容。如：

Volume​

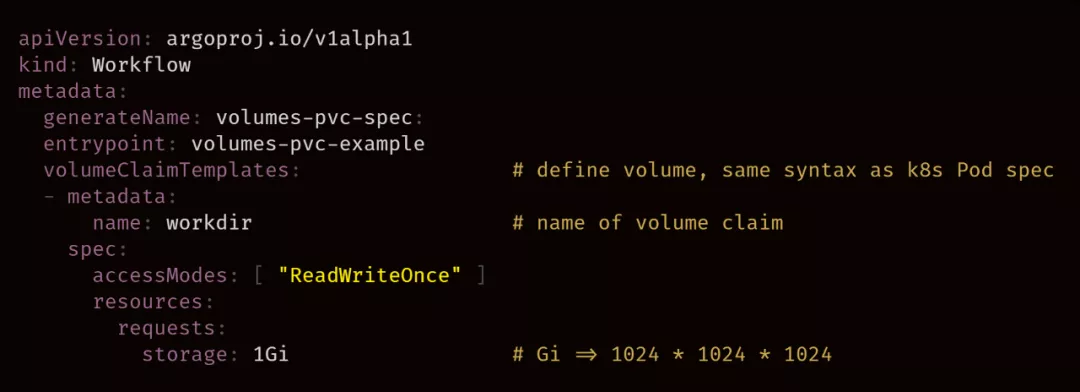

这并不是 Argo 处理产物传递的一种标准方式，但是通过共享存储，我们显然也能达到共通产物的结果。当然，如果使用 Volume，我们则无需借助 Inputs 和 Outputs。在 Workflow 的 Spec 中，我们定义一个 Volume 模板：

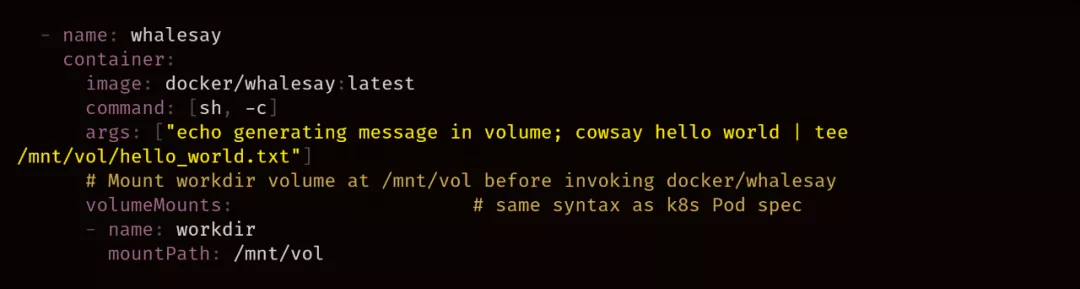

并在其他的 template 中 mount 该 volume：

流程控制功能​

循环​

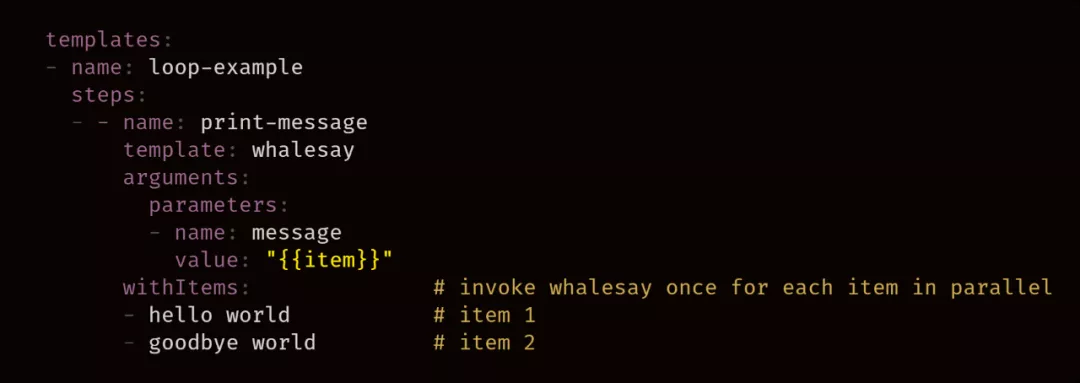

在编写 Workflow 时，能够循环迭代一组输入通常是非常有用的，如下例所示:

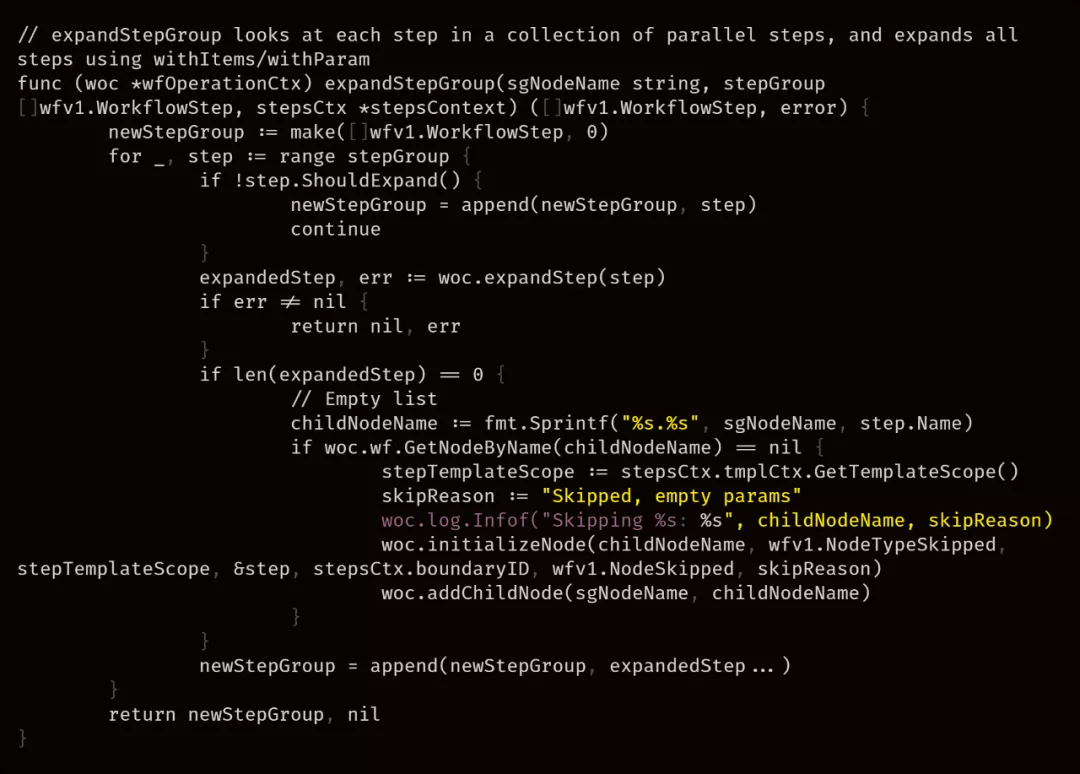

在源码实现中，将会去判断 withItems，如果存在，则对其中的每个元素进行一次 step 的扩展。

条件判断​

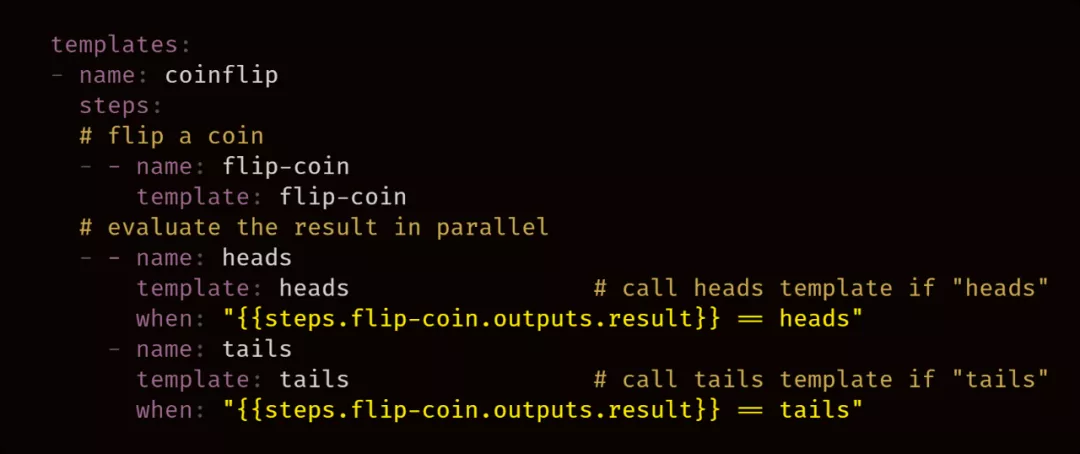

通过 when 关键字指定：

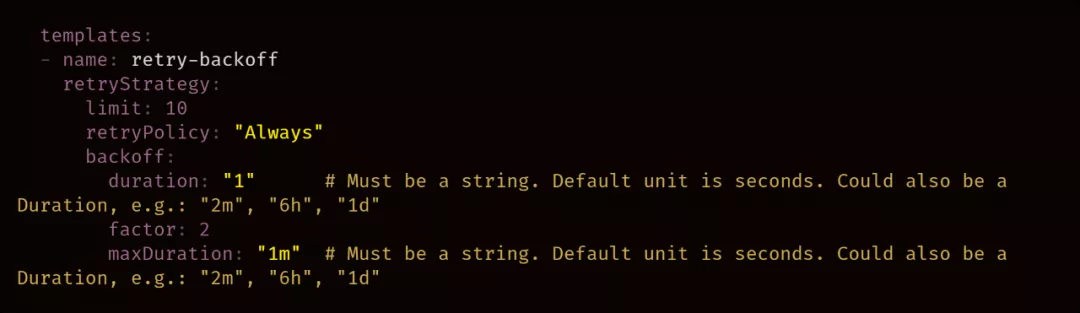

错误重试​

递归​

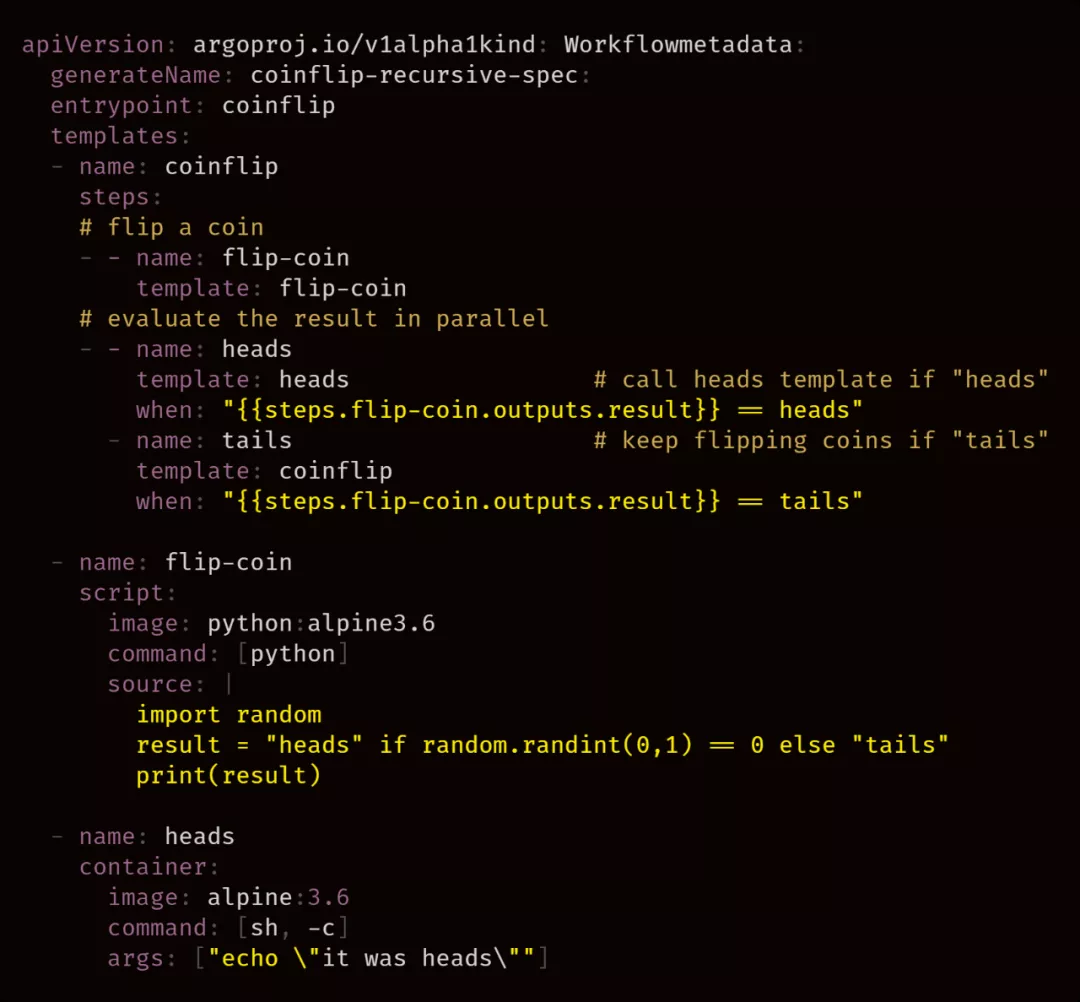

Template 可以递归地相互调用，这是一个非常实用的功能。例如在机器学习场景中：可以设定准确率必须满足一个值，否则就持续进行训练。在下面这个抛硬币例子中，我们可以持续抛硬币，直到出现正面才结束整个工作流。

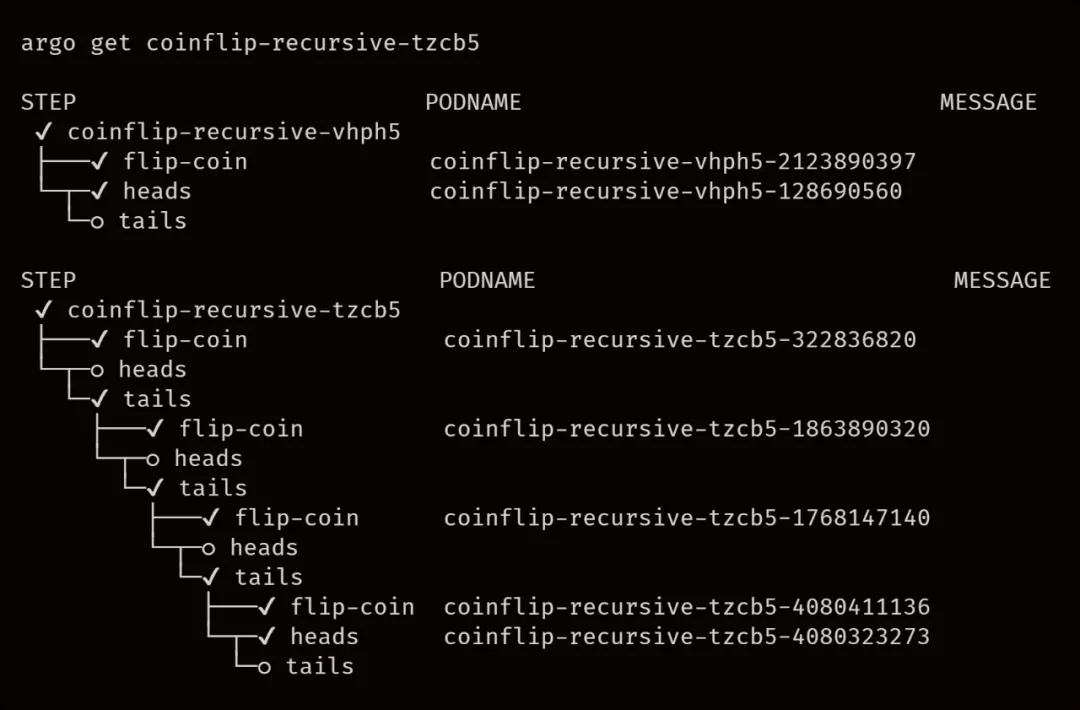

以下是两次执行的结果，第一次执行直接抛到正面，结束流程；第二次重复三次后才抛到正面，结束流程。

退出处理​

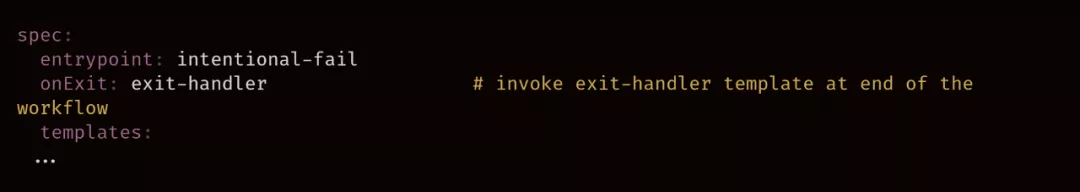

退出处理是一个指定在 workflow 结束时执行的 template，无论成功或失败。
