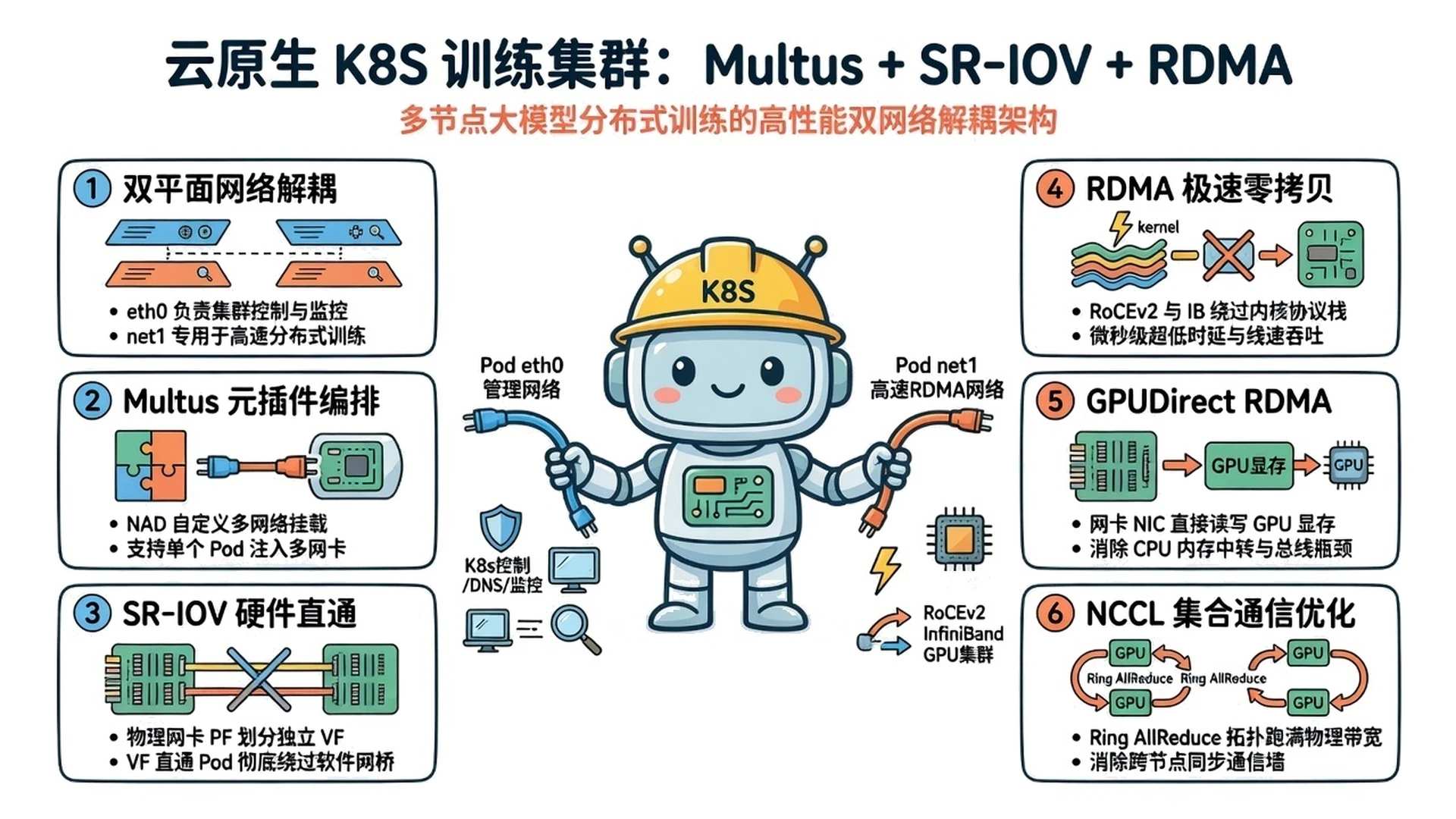

云原生Kubernetes训练集群Multus、SR-IOV与RDMA技术方案

Multus + SR-IOV + RDMA不是一个独立的网络插件，而是一组分层协作的组件。它在保留Pod默认管理网络的同时，把可调度的高速网卡功能分配给训练Pod，使NCCL等通信库能够使用InfiniBand或RoCE进行跨节点集合通信。

这套方案主要面向裸金属多节点训练集群。它解决的是训练数据面的带宽、时延和设备编排问题，不会加速模型计算、数据预处理、存储读取或普通HTTP/gRPC通信。

基本概念

Multus

Multus CNI是一个CNI元插件。它不实现新的交换或路由数据面，而是调用其他CNI插件，使一个Pod能够连接多个网络。

管理员通过NetworkAttachmentDefinition（简称NAD）定义附加网络，工作负载通过k8s.v1.cni.cncf.io/networks注解引用它。典型训练Pod会获得两张网卡：

eth0由默认CNI创建，承载DNS、服务发现、日志、监控和训练会合流量。
net1由附加CNI创建，承载节点间的高速训练通信。

SR-IOV

SR-IOV（Single Root I/O Virtualization，单根I/O虚拟化）是PCI Express提供的设备虚拟化能力。一张支持SR-IOV的物理网卡可以提供一个PF和多个VF：

PF（Physical Function）由宿主机管理，用于创建、删除和配置VF。
VF（Virtual Function）具有独立的PCI地址、队列和网络接口，可以分配给单个Pod。

训练流量通过VF直接进入网卡硬件队列，可以减少常见veth pair、软件网桥和Overlay封装带来的处理开销。VF仍共享PF对应的物理端口和链路带宽，因此它是设备级隔离和分配机制，不等同于独占物理网卡。

RDMA

RDMA（Remote Direct Memory Access，远程直接内存访问）允许网卡在已经注册的内存区域之间直接传输数据。应用通常通过libibverbs创建内存区域、队列对和完成队列，再提交发送、接收、读写等操作。

与传统TCP Socket路径相比，RDMA可以减少数据复制、系统调用和内核协议栈处理，从而降低通信时延和CPU开销。连接建立、内存注册、队列管理和异常恢复仍需要软件参与，所以不能把RDMA理解为完全没有CPU或内核开销。

训练集群常见的两种承载方式如下：

承载方式	网络形态	主要关注点
`InfiniBand`	原生`InfiniBand`网卡与交换网络	子网管理、分区、路由和链路状态
`RoCEv2`	在以太网上通过`UDP/IP`承载`RDMA`	`VLAN`、`MTU`、`PFC/ECN`、拥塞控制和路由一致性

GPUDirect RDMA

普通RDMA通常在两端主机内存之间传输数据。GPUDirect RDMA允许网卡直接访问GPU显存，减少数据在GPU显存与主机内存之间的中转。

GPUDirect RDMA建立在RDMA之上，但两者不能画等号。它还要求GPU、网卡、驱动、CUDA、PCIe拓扑以及显存映射机制相互兼容，最终由NCCL等通信库根据运行环境选择是否使用。

四项技术的关系可以概括为：

技术	解决的问题	不负责的事情
`Multus`	为`Pod`编排多个网络	不转发训练数据，不创建`VF`
`SR-IOV`	把物理网卡划分为可独立分配的`VF`	不提供集合通信协议
`RDMA`	提供低时延、低`CPU`开销的远程内存传输	不负责`Kubernetes`调度和网络编排
`GPUDirect RDMA`	在符合条件时让网卡直接访问`GPU`显存	不会因为安装`CNI`而自动启用

大模型训练中的常见网络问题

集合通信成为扩展瓶颈

多节点数据并行、张量并行和流水线并行都需要跨节点交换张量。以DistributedDataParallel（DDP）为例，每轮反向传播都会触发梯度AllReduce；参数规模、节点数或通信频率上升后，训练进程等待集合通信的时间会增加。

同步训练还具有木桶效应：一个成员的网络拥塞或通信延迟会阻塞其他成员。链路带宽、尾时延和通信稳定性都会直接影响单步时间与集群扩展效率。

默认Pod网络与训练数据面目标不同

默认Pod网络主要服务于通用业务通信。根据具体CNI模式，数据可能经过veth、主机协议栈、路由、网络策略或隧道封装。它能够满足控制和服务流量需求，但不一定适合持续的大块张量传输。

大模型训练通常还会遇到以下问题：

训练流量与DNS、日志、监控和存储流量共享接口，容易互相争用。
普通网络资源不会自动作为Kubernetes扩展资源参与调度，调度器无法判断节点还剩多少可用高速网卡功能。
直接使用hostNetwork或挂载宿主机全部RDMA设备，会失去清晰的设备配额和Pod级可见性边界。
使用普通Socket路径时，主机内存复制和CPU协议栈处理可能成为额外瓶颈。

技术方案如何解决问题

方案的核心是把管理网络、训练网络、硬件调度和通信库分层处理：

训练问题	解决机制	参与组件
管理流量与训练流量争用	为`Pod`保留`eth0`，另外创建`net1`	`Multus`、默认`CNI`、`NAD`
高速网卡无法按数量调度	将`VF`注册为扩展资源	`SR-IOV Network Device Plugin`
通用容器网络路径开销较高	把指定`VF`网口交给训练`Pod`	`SR-IOV CNI`
`Pod`无法隔离使用`RDMA`设备	将关联的`RDMA`接口移入同一网络命名空间	`RDMA CNI`
跨节点张量通信占用`CPU`和主机内存路径	使用`NCCL + RDMA`，符合条件时使用`GPUDirect RDMA`	`NCCL`、`libibverbs`、网卡和`GPU`驱动

总体架构

Multus和各CNI只参与Pod网络的创建与删除。网络准备完成后，训练数据不会经过Multus进程，而是由NCCL、libibverbs、网卡驱动、网卡和交换网络传输。

Pod创建时的协作过程

训练Pod通过资源请求申请GPU和VF，并通过网络注解引用NAD。
SR-IOV Network Device Plugin把可用VF上报为节点扩展资源，调度器据此选择节点。
kubelet为容器分配具体VF，容器运行时随后调用Multus执行CNI ADD。
Multus先调用默认CNI创建eth0，再读取NAD并把已经分配的deviceID传给附加插件链。
SR-IOV CNI配置并迁移VF网口，RDMA CNI把关联的RDMA接口移入同一个Pod网络命名空间。
训练进程启动后，NCCL发现容器内的网络接口和RDMA设备，并选择实际通信路径。

只有默认网络和附加插件链都成功，Pod Sandbox才会进入网络就绪状态。删除Pod时，容器运行时会触发对应的CNI DEL调用，清理接口、地址和设备网络命名空间状态。

核心组件工作原理

SR-IOV Network Device Plugin

SR-IOV Network Device Plugin在每个训练节点发现符合选择条件的VF，并通过Kubernetes Device Plugin API把它们注册为扩展资源。调度器只处理资源数量，具体PCI deviceID由节点上的设备管理路径在Pod启动时分配。

它负责设备发现、健康检查、资源上报和分配，不负责创建VF，也不负责配置Pod中的网络接口。

Multus与NetworkAttachmentDefinition

Multus根据Pod网络注解读取对应NAD，再按配置顺序调用默认网络和附加网络插件。对于设备型网络，它还需要把设备插件已经分配的deviceID传给SR-IOV CNI和RDMA CNI。

设备资源池、NAD和Pod必须使用相同的扩展资源名：

配置位置	示例值
设备插件资源池	`resourcePrefix: example.com`和`resourceName: sriov_rdma`
`NAD`注解	`k8s.v1.cni.cncf.io/resourceName: example.com/sriov_rdma`
`Pod`资源申请	`example.com/sriov_rdma: "1"`

如果三处名称不一致，网络注解就无法关联到已经分配的VF。

SR-IOV CNI

SR-IOV CNI根据deviceID找到目标VF，通过PF设置所需的MAC、VLAN等属性，再把VF对应的网口移入Pod网络命名空间。对于使用内核驱动的网口，它还会调用IPAM结果配置IP和路由。

SR-IOV CNI只配置已经分配的设备，不负责设备发现、资源调度或VF生命周期管理。

RDMA CNI

RDMA CNI作为链式插件运行在SR-IOV CNI之后。它使用插件链的网络结果和Multus注入的deviceID找到关联的RDMA接口，并将其移入同一个网络命名空间，实现Pod级RDMA设备可见性。

RDMA CNI不把普通网络程序转换为RDMA程序。应用必须通过NCCL、UCX、libfabric或libibverbs等支持RDMA的通信栈发起传输。

IPAM

附加网络仍需要地址管理。多节点共享同一训练子网时，应使用具备跨节点地址协调能力的IPAM，例如Whereabouts，或者使用集群已经统一管理的地址分配方案。

训练网通常不设置默认路由，避免DNS、镜像访问和其他控制流量意外进入net1。

NCCL与GPUDirect RDMA

NCCL实现AllReduce、AllGather、ReduceScatter等GPU集合通信。它会根据可见的网络接口、RDMA HCA和拓扑选择传输方式。NCCL_SOCKET_IFNAME筛选IP接口，NCCL_IB_HCA筛选verbs设备，两者不是同一个对象。

当硬件、驱动和拓扑满足条件时，NCCL可以使用GPUDirect RDMA直接在网卡与GPU显存之间传输；否则仍可能使用主机内存中转。是否启用必须通过NCCL日志、拓扑信息和实际测试确认。

分布式训练示例

我们使用一个人脸识别训练任务作为示例，说明如何在两个训练节点上部署多GPU训练Pod，并使用Multus + SR-IOV + RDMA实现跨节点集合通信。

架构设计

明确需要加速的通信

人脸任务是否使用RDMA取决于应用通信方式，而不是任务名称：

场景	主要通信	与本方案的关系
人脸检测或表征模型的多节点`DDP`训练	梯度集合通信	`NCCL`可以使用`InfiniBand/RoCE`
在线人脸识别服务之间的`HTTP/gRPC`	图片、请求和向量	默认仍使用`TCP/IP`，不会自动变成`RDMA`
向量数据库查询	特征向量请求	是否使用`RDMA`取决于数据库及客户端实现

下面以两个训练节点、每个节点一个多GPU训练Pod为例。节点内通信由NVLink或PCIe承担，节点间梯度同步使用NCCL + RoCEv2。

双网络拓扑

流量划分如下：

eth0保留默认路由，用于torchrun会合、DNS、监控和日志。
net1连接独立训练子网，NCCL通过其关联的RDMA HCA传输梯度和参数。
NCCL_SOCKET_IFNAME可以限制NCCL使用的IP接口；容器只看到一个目标HCA时，通常不需要硬编码NCCL_IB_HCA。
数据集读取、图像增强、前向计算和在线推理不会因为添加net1而自动加速。

组件安装

安装前提

层级	需要满足的条件
硬件	训练节点网卡支持`SR-IOV`与`RDMA`，并已按规划创建`VF`
主机	`PF/VF`驱动和`rdma-core`正常，`RDMA`子系统处于`exclusive`网络命名空间模式
网络	训练节点之间的`VLAN`、`MTU`、路由和`RoCE`拥塞控制配置一致
集群	默认`CNI`正常，并已安装`Multus`、`SR-IOV CNI`、设备插件、`RDMA CNI`和所需`IPAM`
镜像	包含匹配的`CUDA`、`NCCL`、`libibverbs`、网卡用户态库和训练框架
拓扑	`GPU`与网卡的`PCIe/NUMA`位置符合预期；使用`GPUDirect RDMA`时满足厂商兼容要求

VF应由节点初始化系统或网络Operator统一创建和持久化。CNI负责把已经存在的VF交给Pod，不会代替节点侧的固件、驱动和VF生命周期管理。

需要安装的组件

部署位置	组件与安装说明	要求	作用
训练节点主机	网卡驱动、`RDMA`内核模块和`rdma-core`；`rdma-core`构建说明	必需	提供`PF/VF`驱动、`RDMA verbs`及诊断工具
所有工作节点	默认`CNI`；Kubernetes网络插件说明	必需	创建`eth0`，承载集群管理与通用业务流量
集群与工作节点	`Multus CNI`和`NAD CRD`；快速安装	必需	解析网络注解并编排默认网络与附加网络
训练节点	`SR-IOV Network Device Plugin`；快速安装	必需	发现`VF`并将其注册为可调度扩展资源
训练节点	`SR-IOV CNI`；Kubernetes快速安装	必需	配置已分配的`VF`并创建`net1`
训练节点	`RDMA CNI`；部署说明	必需	将`VF`关联的`RDMA`接口移入`Pod`网络命名空间
集群与训练节点	`Whereabouts`或其他跨节点`IPAM`；`Whereabouts`安装说明	按地址方案选择	为附加训练网络分配不冲突的`IP`地址
训练节点	`GPU`驱动和`Kubernetes GPU Device Plugin`；`GPU Operator`安装说明或`NVIDIA Device Plugin`快速安装	`GPU`训练必需	将`GPU`注册为可调度资源，并为容器提供所需的驱动和运行时
训练镜像	`CUDA`、`NCCL`、`libibverbs`及网卡用户态库；`CUDA`安装说明、`NCCL`安装说明	`GPU`训练必需	让训练进程使用`GPU`和`RDMA HCA`执行集合通信

Multus、SR-IOV CNI、RDMA CNI和所选IPAM的可执行文件必须安装到容器运行时使用的CNI bin目录；对应的DaemonSet通常负责把二进制复制到宿主机。SR-IOV Network Device Plugin应只调度到具备目标网卡的训练节点。

当前独占VF方案不需要安装rdma-shared-dev-plugin。该插件对应共享HCA资源模型，不是对SR-IOV VF方案的额外增强。

Kubernetes落地配置

配置SR-IOV RDMA资源池

下面的设备插件配置把指定PF下具备RDMA能力的VF注册为example.com/sriov_rdma。网卡名和厂商标识必须按实际环境修改。

apiVersion: v1
kind: ConfigMap
metadata:
  name: sriovdp-config
  namespace: kube-system
data:
  config.json: |
    {
      "resourceList": [
        {
          "resourcePrefix": "example.com",
          "resourceName": "sriov_rdma",
          "selectors": [
            {
              "vendors": ["15b3"],
              "pfNames": ["enp65s0f0np0"],
              "isRdma": true
            }
          ]
        }
      ]
    }

部署设备插件后，节点的status.allocatable中应出现example.com/sriov_rdma，其数量对应当前可分配的健康VF。

创建附加训练网络

下面的NAD先调用SR-IOV CNI创建net1，再调用RDMA CNI处理关联的RDMA接口。示例使用Whereabouts协调跨节点地址，并且不为训练网设置默认路由。

apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: face-training-rdma
  namespace: ai-training
  annotations:
    k8s.v1.cni.cncf.io/resourceName: example.com/sriov_rdma
spec:
  config: |
    {
      "cniVersion": "0.3.1",
      "name": "face-training-rdma",
      "plugins": [
        {
          "type": "sriov",
          "vlan": 200,
          "spoofchk": "on",
          "trust": "off",
          "ipam": {
            "type": "whereabouts",
            "range": "10.60.0.0/16",
            "exclude": ["10.60.0.0/24"]
          }
        },
        {
          "type": "rdma"
        }
      ]
    }

这里不能静态填写deviceID。具体VF由设备插件分配，再由Multus在运行时注入插件链。VLAN、地址段和安全属性必须与物理网络规划一致。

让训练Pod申请高速网络

训练工作负载必须同时引用NAD并申请对应的扩展资源。下面只保留与双网络和NCCL有关的关键字段，镜像、存储、资源数量及调度策略需要按训练平台补充。

apiVersion: v1
kind: Service
metadata:
  name: face-rdzv
  namespace: ai-training
spec:
  clusterIP: None
  publishNotReadyAddresses: true
  selector:
    app: face-trainer
  ports:
    - name: torch-rdzv
      port: 29400
---
apiVersion: batch/v1
kind: Job
metadata:
  name: face-trainer
  namespace: ai-training
spec:
  completions: 2
  parallelism: 2
  completionMode: Indexed
  template:
    metadata:
      labels:
        app: face-trainer
      annotations:
        k8s.v1.cni.cncf.io/networks: |
          [{"name": "face-training-rdma", "interface": "net1"}]
    spec:
      subdomain: face-rdzv
      restartPolicy: Never
      containers:
        - name: trainer
          image: registry.example.com/ai/face-training:<validated-tag>
          env:
            - name: MASTER_ADDR
              value: face-trainer-0.face-rdzv.ai-training.svc.cluster.local
            - name: MASTER_PORT
              value: "29400"
            - name: NCCL_SOCKET_IFNAME
              value: "=net1"
          command:
            - /bin/bash
            - -ceu
            - |
              exec torchrun \
                --nnodes=2 \
                --nproc-per-node=8 \
                --node-rank="${JOB_COMPLETION_INDEX}" \
                --master-addr="${MASTER_ADDR}" \
                --master-port="${MASTER_PORT}" \
                /workspace/train_face.py
          resources:
            requests:
              nvidia.com/gpu: "8"
              example.com/sriov_rdma: "1"
            limits:
              nvidia.com/gpu: "8"
              example.com/sriov_rdma: "1"

示例中的无头Service和subdomain为训练成员提供管理网会合地址。GPU数量、镜像和域名必须按集群实际情况修改。两个训练副本应调度到不同节点；需要同时启动所有成员时，应由训练Operator或支持成组调度的调度器完成资源准入。

NCCL_SOCKET_IFNAME只筛选IP接口。如果容器中存在多个RDMA HCA，再根据ibdev2netdev结果设置NCCL_IB_HCA；不要复制其他节点的设备名或GID index。

验证通信路径

验证应按资源、网络、RDMA、集合通信和真实训练逐层进行。ping成功只能证明IP连通，不能证明NCCL已经使用RDMA或GPUDirect RDMA。

验证层级	关键检查
资源	节点存在`example.com/sriov_rdma`可分配量，训练`Pod`成功申请一个`VF`
网络	`network-status`包含`face-training-rdma`，`Pod`中存在`net1`且默认路由仍在`eth0`
`RDMA`	`rdma link`、`ibv_devinfo`和`ibdev2netdev`显示`HCA`与`net1`关联且端口可用
点对点性能	两个训练`Pod`之间的`ib_write_bw`或`ib_send_bw`达到链路预期
集合通信	`NCCL`日志选择`NET/IB`，`nccl-tests`结果优于`Socket`基线
真实训练	固定模型与批量大小后，比较单步时间、吞吐量、通信占比和多节点扩展效率

常用检查命令如下：

kubectl get nodes \
  -o custom-columns='NAME:.metadata.name,RDMA-VF:.status.allocatable.example\.com/sriov_rdma'

kubectl -n ai-training get pod <pod-name> \
  -o jsonpath='{.metadata.annotations.k8s\.v1\.cni\.cncf\.io/network-status}'

kubectl -n ai-training exec <pod-name> -- ip -br address
kubectl -n ai-training exec <pod-name> -- ip route
kubectl -n ai-training exec <pod-name> -- rdma link show
kubectl -n ai-training exec <pod-name> -- ibv_devinfo
kubectl -n ai-training exec <pod-name> -- ibdev2netdev

测试时可以临时启用NCCL_DEBUG=INFO观察传输选择，并使用NCCL_IB_DISABLE=1建立Socket基线。最终判断应以相同训练条件下的NCCL基准和真实训练结果为准，不能根据接口存在或单次带宽测试推断整体收益。

独占VF与共享HCA方案对比

本文采用的是Multus + SR-IOV Network Device Plugin + SR-IOV CNI + RDMA CNI组合，每个训练Pod申请一个独立VF。此外，常见的rdma-shared-dev-plugin组件采用不同思路：把同一个RDMA HCA注册为多个逻辑资源配额，让多个Pod共享该设备，网络接口通常由Macvlan、IPoIB或其他CNI创建。

对比维度	独占`SR-IOV VF`方案	`rdma-shared-dev-plugin`共享方案
资源粒度	每个`Pod`分配一个或多个真实`VF`	多个`Pod`共享同一个物理`HCA`
调度资源	可分配数量受健康`VF`数量限制	通过`rdmaHcaMax`发布逻辑配额
网络接口	`SR-IOV CNI`把`VF`网口移入`Pod`	使用`Macvlan`、`IPoIB`等方式创建接口
隔离能力	具有独立`PCI`功能、网口和`RDMA`命名空间	共享`HCA`、端口、队列资源与链路故障域
性能确定性	较高，但多个`VF`仍共享`PF`物理带宽	较易受到其他共享`Pod`的流量与队列竞争影响
工作负载密度	受网卡可创建`VF`数量限制	较高，适合大量并发的小型`RDMA`任务
运维复杂度	需要管理`VF`生命周期、资源池和链式`CNI`	配置较简单，但需要控制共享数量和资源争用

独占VF方案的优势是设备归属明确、调度数量对应真实硬件功能、性能更容易预测，也更适合多租户和长时间运行的大规模训练。缺点是组件较多，需要维护PF/VF、驱动、资源池和网络命名空间模式，可运行的Pod数量还会受到VF上限约束。

共享HCA方案的优势是资源密度高，不需要为每个Pod准备一个VF，适合实验环境、小规模任务或大量低带宽RDMA工作负载。缺点是rdmaHcaMax只是调度层逻辑容量，不会形成硬件带宽、队列或故障隔离；一个Pod产生拥塞时，其他共享者更容易受到影响。

对于需要稳定NCCL吞吐、明确资源配额和较强隔离的大模型训练集群，优先选择独占SR-IOV VF方案。只有在任务通信量较小、允许共享干扰并且更关注部署密度时，才适合采用rdma-shared-dev-plugin方案。除非已经按不同物理端口或设备集合划分资源，否则不应让两类设备插件同时管理同一组HCA/VF，以免重复上报和形成不一致的资源模型。
