GPU环境搭建指南：在裸机、Docker、K8S环境中使用GPU

本来打算编写一篇从0到1搭建GPU环境的教程，但是发现网上已经有很多优秀的教程了，本文参考的原文链接：https://www.lixueduan.com/posts/ai/01-how-to-use-gpu/

1. 概述

仅以比较常见的NVIDIA GPU举例，系统为Ubuntu，对于其他厂家的GPU设备理论上流程都是一样的。

省流：

对于裸机环境，只需要安装对应的GPU Driver以及CUDA Toolkit。
对应Docker环境，需要额外安装nvidia-container-toolkit并配置docker使用nvidia runtime。
对应K8S环境，需要额外安装对应的device-plugin使得kubelet能够感知到节点上的GPU设备，以便K8S能够进行GPU管理。

注意：一般在K8S中使用都会直接使用gpu-operator方式进行安装，本文主要为了搞清各个组件的作用，因此进行手动安装。

2. 裸机环境

裸机中要使用上GPU需要安装以下组件：

GPU Driver
CUDA Toolkit

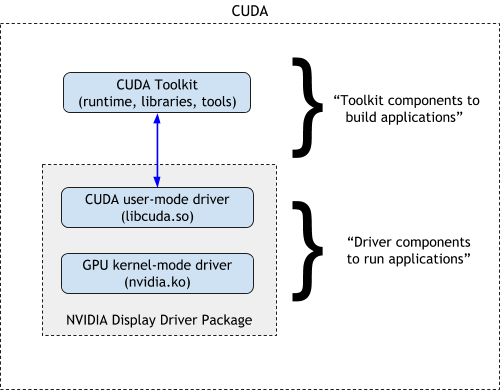

二者的关系如NVIDIA官网上的这个图所示：

alt text

GPU Driver包括了GPU驱动和CUDA驱动，CUDA Toolkit则包含了CUDA Runtime。

GPU作为一个PCIE设备，只要安装好之后，在系统中就可以通过lspci命令查看到，先确认机器上是否有GPU：

root@test:~# lspci | grep NVIDIA
3b:00.0 3D controller: NVIDIA Corporation TU104GL [Tesla T4] (rev a1)
86:00.0 3D controller: NVIDIA Corporation TU104GL [Tesla T4] (rev a1)

可以看到，该设备有两张Tesla T4 GPU。

安装驱动

注意：在Ubuntu系统下，可以使用apt源来安装驱动（具体参考：https://documentation.ubuntu.com/server/how-to/graphics/install-nvidia-drivers/#installing-the-drivers-on-servers-and-or-for-computing-purposes ），也可以手动下载run文件来安装。本文以手动下载run文件来安装为例。

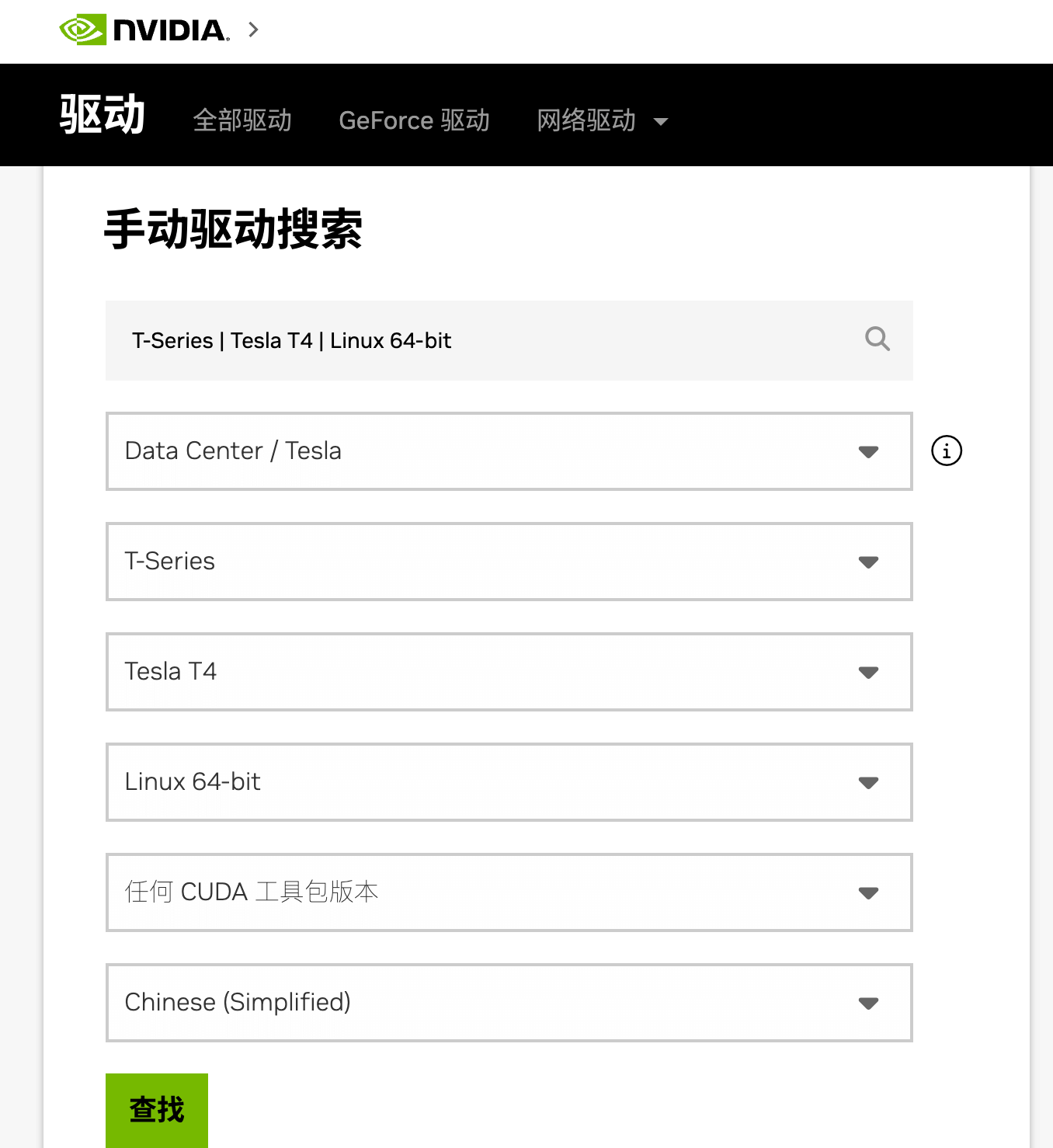

首先到 NVIDIA 驱动下载下载对应的显卡驱动：

alt text

最终下载得到的是一个.run文件，例如 NVIDIA-Linux-x86_64-550.54.14.run。

然后直接sh方式运行该文件即可

sh NVIDIA-Linux-x86_64-550.54.14.run

接下来会进入图形化界面，一路选择yes/ok就好。

运行以下命令检查是否安装成功：

nvidia-smi

如果出现显卡信息则是安装成功，就像这样：

root@test:~ nvidia-smi
Wed Jul 10 05:41:52 2024
+---------------------------------------------------------------------------------------+
| NVIDIA-SMI 535.161.08             Driver Version: 535.161.08   CUDA Version: 12.2     |
|-----------------------------------------+----------------------+----------------------+
| GPU  Name                 Persistence-M | Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp   Perf          Pwr:Usage/Cap |         Memory-Usage | GPU-Util  Compute M. |
|                                         |                      |               MIG M. |
|=========================================+======================+======================|
|   0  Tesla T4                       On  | 00000000:3B:00.0 Off |                    0 |
| N/A   51C    P0              29W /  70W |  12233MiB / 15360MiB |      0%      Default |
|                                         |                      |                  N/A |
+-----------------------------------------+----------------------+----------------------+
|   1  Tesla T4                       On  | 00000000:86:00.0 Off |                    0 |
| N/A   49C    P0              30W /  70W |   6017MiB / 15360MiB |      0%      Default |
|                                         |                      |                  N/A |
+-----------------------------------------+----------------------+----------------------+
+---------------------------------------------------------------------------------------+
| Processes:                                                                            |
|  GPU   GI   CI        PID   Type   Process name                            GPU Memory |
|        ID   ID                                                             Usage      |
|=======================================================================================|
|
+---------------------------------------------------------------------------------------+

至此，我们就安装好GPU驱动了，系统也能正常识别到GPU。

这里显示的CUDA版本表示当前驱动最大支持的CUDA版本。

安装 CUDA Toolkit

注意：在Ubuntu系统下，可以使用apt源来安装CUDA Toolkit（具体参考：https://documentation.ubuntu.com/server/how-to/graphics/install-nvidia-drivers/#installing-the-drivers-on-servers-and-or-for-computing-purposes ），也可以手动下载run文件来安装。本文以手动下载run文件来安装为例。

对于深度学习程序，一般都要依赖 CUDA 环境，因此需要在机器上安装 CUDA Toolkit。

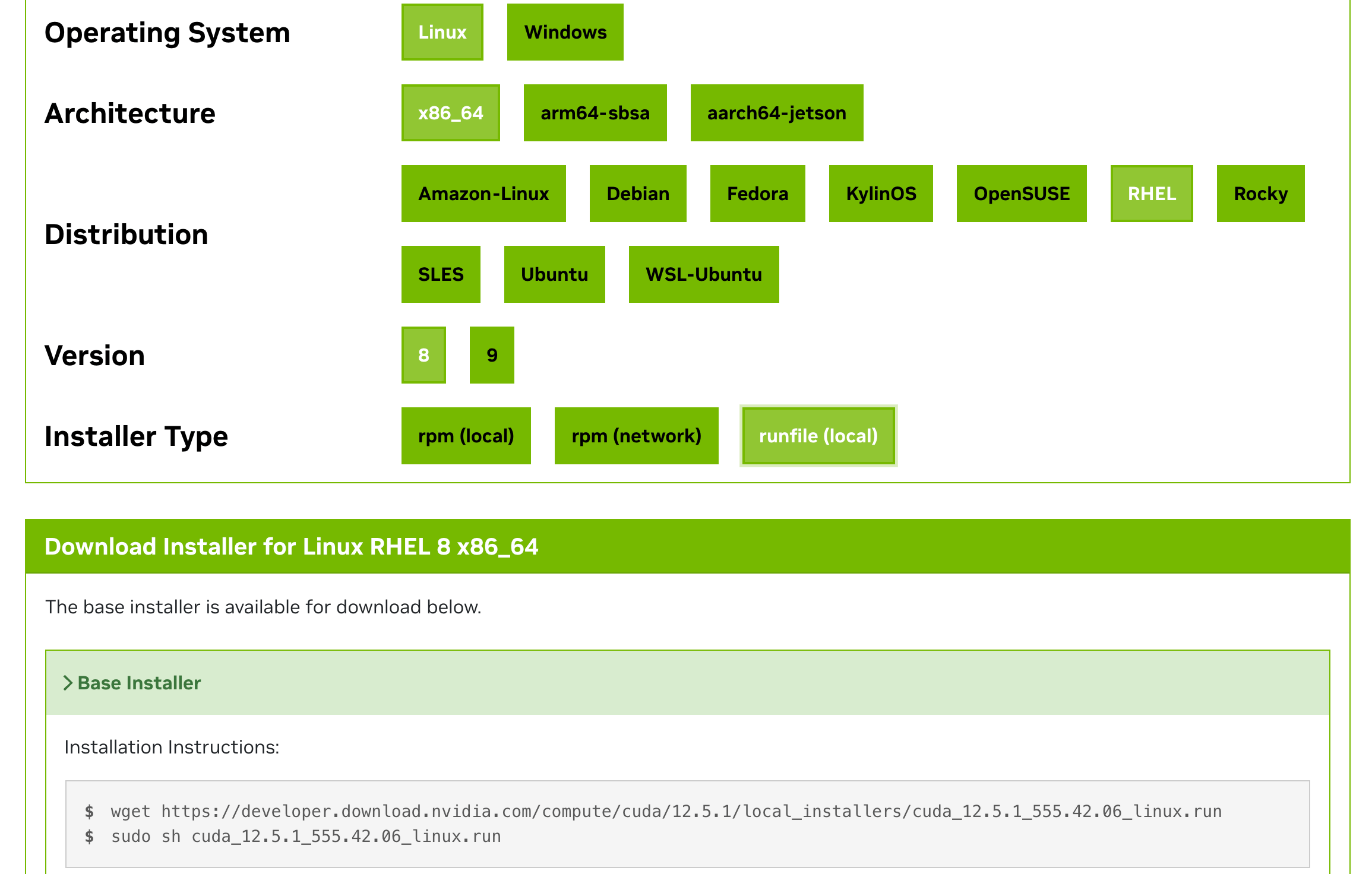

也是到 NVIDIA CUDA Toolkit 下载下载对应的安装包，选择操作系统和安装方式即可

alt text

和安装驱动类似，也是一个.run文件。

# 下载安装文件
wget https://developer.download.nvidia.com/compute/cuda/12.2.0/local_installers/cuda_12.2.0_535.54.03_linux.run

# 开始安装
sudo sh cuda_12.2.0_535.54.03_linux.run

注意：之前安装过驱动了，这里就不再安装驱动，仅安装CUDA Toolkit相关组件。

安装完成后输出如下：

root@iZbp15lv2der847tlwkkd3Z:~# sudo sh cuda_12.2.0_535.54.03_linux.run
===========
= Summary =
===========
Driver:   Installed
Toolkit:  Installed in /usr/local/cuda-12.2/
Please make sure that
 -   PATH includes /usr/local/cuda-12.2/bin -   LD_LIBRARY_PATH includes /usr/local/cuda-12.2/lib64, or, add /usr/local/cuda-12.2/lib64 to /etc/ld.so.conf and run ldconfig as root
To uninstall the CUDA Toolkit, run cuda-uninstaller in /usr/local/cuda-12.2/bin
To uninstall the NVIDIA Driver, run nvidia-uninstall
Logfile is /var/log/cuda-installer.log

根据提示配置下PATH：

# 添加 CUDA 12.2 到 PATH
export PATH=/usr/local/cuda-12.2/bin:$PATH
# 添加 CUDA 12.2 的 lib64 到 LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/usr/local/cuda-12.2/lib64:$LD_LIBRARY_PATH

执行以下命令查看版本，确认安装成功：

root@iZbp15lv2der847tlwkkd3Z:~# nvcc -V
nvcc: NVIDIA (R) Cuda compiler driver
Copyright (c) 2005-2023 NVIDIA Corporation
Built on Tue_Jun_13_19:16:58_PDT_2023
Cuda compilation tools, release 12.2, V12.2.91
Build cuda_12.2.r12.2/compiler.32965470_0

测试

我们使用一个简单的Pytorch程序来检测GPU和CUDA是否正常。

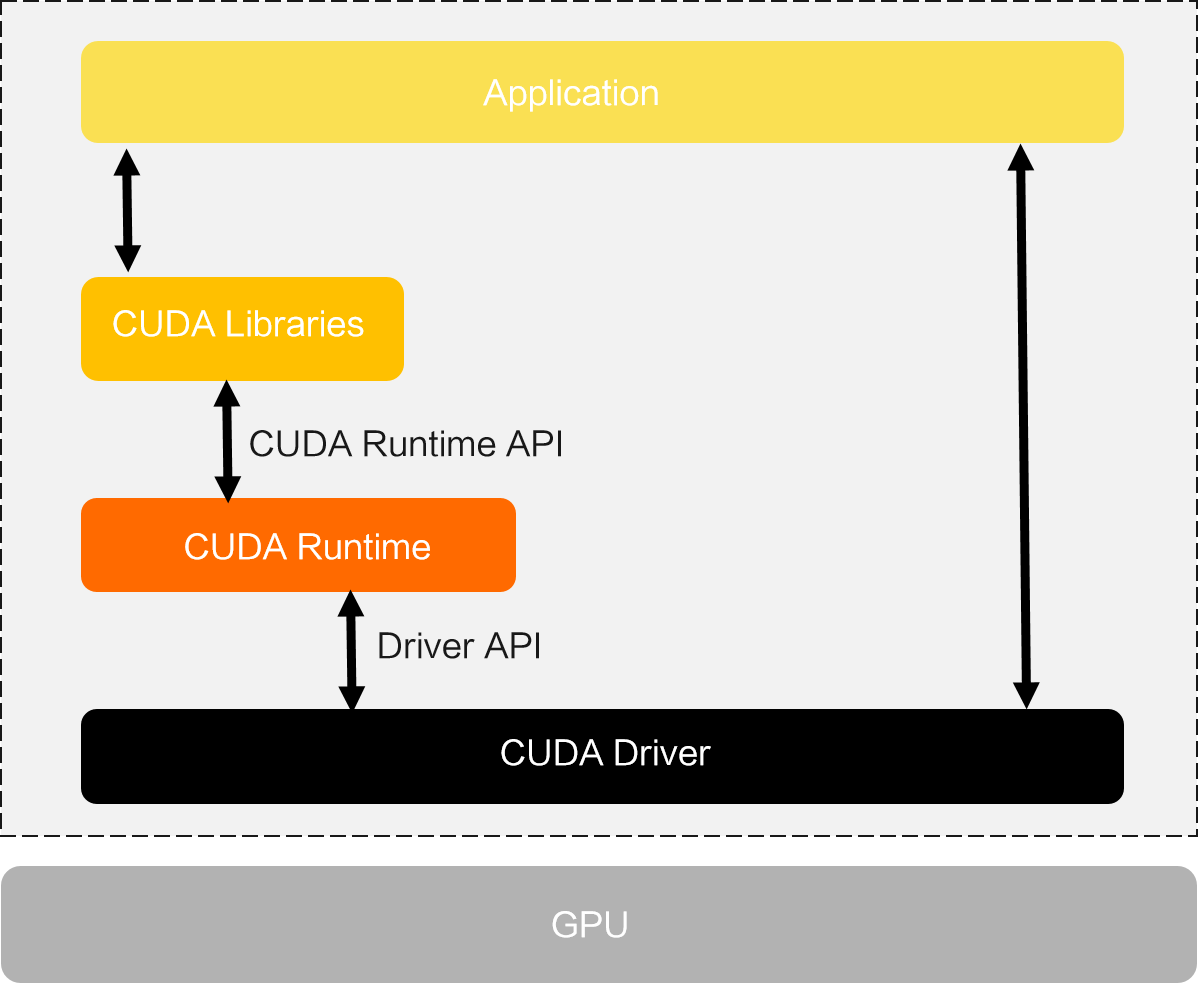

整个调用链大概是这样的：

alt text

使用下面代码来测试能够正常使用， check_cuda_pytorch.py内容如下：

import torch

def check_cuda_with_pytorch():
    """检查 PyTorch CUDA 环境是否正常工作"""
    try:
        print("检查 PyTorch CUDA 环境:")
        if torch.cuda.is_available():
            print(f"CUDA 设备可用，当前 CUDA 版本是: {torch.version.cuda}")
            print(f"PyTorch 版本是: {torch.__version__}")
            print(f"检测到 {torch.cuda.device_count()} 个 CUDA 设备。")
            for i in range(torch.cuda.device_count()):
                print(f"设备 {i}: {torch.cuda.get_device_name(i)}")
                print(f"设备 {i} 的显存总量: {torch.cuda.get_device_properties(i).total_memory / (1024 ** 3):.2f} GB")
                print(f"设备 {i} 的显存当前使用量: {torch.cuda.memory_allocated(i) / (1024 ** 3):.2f} GB")
                print(f"设备 {i} 的显存最大使用量: {torch.cuda.memory_reserved(i) / (1024 ** 3):.2f} GB")
        else:
            print("CUDA 设备不可用。")
    except Exception as e:
        print(f"检查 PyTorch CUDA 环境时出现错误: {e}")

if __name__ == "__main__":
    check_cuda_with_pytorch()

先安装下torch：

pip install torch

运行一下：

python3 check_cuda_pytorch.py

正常输出应该是这样的：

检查 PyTorch CUDA 环境:
CUDA 设备可用，当前 CUDA 版本是: 12.1
PyTorch 版本是: 2.3.0+cu121
检测到 1 个 CUDA 设备。
设备 0: Tesla T4
设备 0 的显存总量: 14.75 GB
设备 0 的显存当前使用量: 0.00 GB
设备 0 的显存最大使用量: 0.00 GB

3. Docker 环境

上一步中我们已经在裸机上安装了GPU Driver、CUDA Toolkit 等工具，实现了在宿主机上使用GPU。

现在希望在Docker容器中使用GPU，需要怎么处理呢?

为了让Docker容器中也能使用GPU，大致步骤如下：

1）安装 nvidia-container-toolkit 组件
2）docker 配置使用 nvidia-runtime
3）启动容器时增加 --gpu 参数

安装 nvidia-container-toolkit

NVIDIA Container Toolkit 的主要作用是将 NVIDIA GPU 设备挂载到容器中。

兼容生态系统中的任意容器运行时，docker、containerd、cri-o 等。

NVIDIA 官方安装文档：nvidia-container-toolkit-install-guide

对于Ubuntu系统，安装命令如下：

# 1. Configure the production repository
curl -fsSL https://nvidia.github.io/libnvidia-container/gpgkey | sudo gpg --dearmor -o /usr/share/keyrings/nvidia-container-toolkit-keyring.gpg \
  && curl -s -L https://nvidia.github.io/libnvidia-container/stable/deb/nvidia-container-toolkit.list | \
    sed 's#deb https://#deb [signed-by=/usr/share/keyrings/nvidia-container-toolkit-keyring.gpg] https://#g' | \
    sudo tee /etc/apt/sources.list.d/nvidia-container-toolkit.list

# Optionally, configure the repository to use experimental packages
sed -i -e '/experimental/ s/^#//g' /etc/apt/sources.list.d/nvidia-container-toolkit.list

# 2. Update the packages list from the repository
sudo apt-get update

# 3. Install the NVIDIA Container Toolkit packages
sudo apt-get install -y nvidia-container-toolkit

配置使用该 runtime

支持Docker、Containerd、CRI-O、Podman等CRI。

具体见官方文档 container-toolkit#install-guide

这里以Docker为例进行配置：

旧版本需要手动在 /etc/docker/daemon.json 中增加配置，指定使用nvidia的 runtime。

"runtimes": {
    "nvidia": {
        "args": [],
        "path": "nvidia-container-runtime"
    }
}

新版toolkit带了一个nvidia-ctk工具，执行以下命令即可一键配置：

sudo nvidia-ctk runtime configure --runtime=docker

然后重启Docker即可

sudo systemctl restart docker

测试

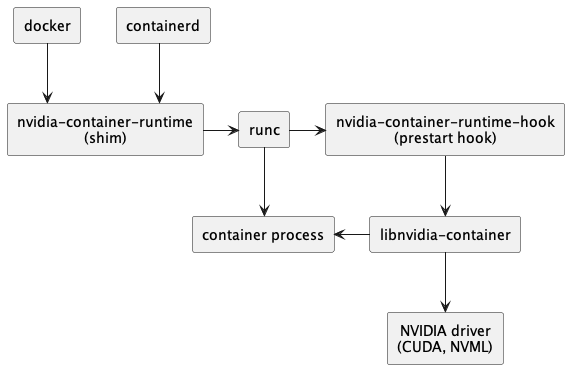

安装nvidia-container-toolkit 后，整个调用链如下：

alt text

调用链从containerd –> runC变成containerd –> nvidia-container-runtime –> runC。

然后nvidia-container-runtime 在中间拦截了容器spec，就可以把GPU相关配置添加进去，再传给runC的spec里面就包含GPU信息了。

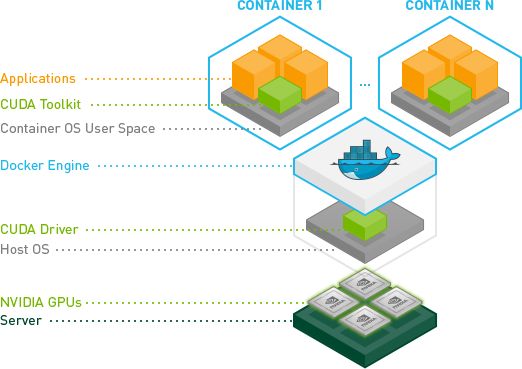

Docker环境中的CUDA调用大概是这样的：

alt text

从图中可以看到，CUDA Toolkit跑到容器里了，因此宿主机上不需要再安装CUDA Toolkit。

使用一个带CUDA Toolkit的镜像即可。

最后我们启动一个Docker容器进行测试，其中命令中增加 --gpu 参数来指定要分配给容器的 GPU。

--gpu 参数可选值：

--gpus all：表示将所有 GPU 都分配给该容器
--gpus "device=<id>[,<id>...]"：对于多GPU场景，可以通过id指定分配给容器的GPU，例如–gpu "device=0" 表示只分配0号GPU给该容器
GPU编号则是通过nvidia-smi 命令进行查看

这里我们直接使用一个带cuda的镜像来测试，启动该容器并执行nvidia-smi 命令

docker run --rm --gpus all nvidia/cuda:12.0.1-runtime-ubuntu22.04 nvidia-smi

正常情况下应该是可以打印出容器中的GPU信息的。

4. K8S 环境

更进一步，在K8S环境中使用GPU，则需要在集群中部署以下组件：

gpu-device-plugin 用于管理GPU，device-plugin 以DaemonSet方式运行到集群各个节点，以感知节点上的GPU设备，从而让K8S能够对节点上的GPU设备进行管理。
gpu-exporter：用于监控GPU。

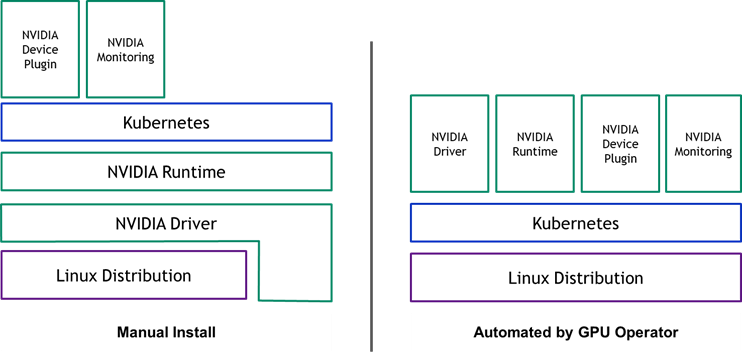

各组件关系如下图所示：

alt text

左图为手动安装的场景，只需要在集群中安装device-plugin和监控即可使用。
右图为使用gpu-operotar安装场景，本篇暂时忽略

大致工作流程如下：

每个节点的kubelet组件维护该节点的GPU设备状态（哪些已用，哪些未用）并定时报告给调度器，调度器知道每一个节点有多少张GPU卡可用。
调度器为pod选择节点时，从符合条件的节点中选择一个节点。
当pod调度到节点上后，kubelet组件为pod分配GPU设备 ID，并将这些 ID 作为参数传递给NVIDIA Device Plugin。
NVIDIA Device Plugin 将分配给该pod的容器的GPU设备 ID 写入到容器的环境变量NVIDIA_VISIBLE_DEVICES中，然后将信息返回给kubelet。
kubelet 启动容器。
NVIDIA Container Toolkit 检测容器的spec中存在环境变量NVIDIA_VISIBLE_DEVICES，然后根据环境变量的值将GPU设备挂载到容器中。

在 Docker 环境我们在启动容器时通过 --gpu 参数手动指定分配给容器的 GPU，K8S 环境则由 device-plugin 自行管理。

安装 device-plugin

device-plugin一般由对应的GPU厂家提供，比如NVIDIA的 k8s-device-plugin

安装其实很简单，将对应的yaml apply到集群即可。

kubectl create -f https://raw.githubusercontent.com/NVIDIA/K8S-device-plugin/v0.15.0/deployments/static/nvidia-device-plugin.yml

就像这样

root@test:~# kgo get po -l app=nvidia-device-plugin-daemonset
NAME                                   READY   STATUS    RESTARTS   AGE
nvidia-device-plugin-daemonset-7nkjw   1/1     Running   0          10m

device-plugin启动之后，会感知节点上的GPU设备并上报给kubelet，最终由kubelet提交到kube-apiserver。

因此我们可以在Node的可分配资源中看到GPU，就像这样：

root@test:~# k describe node test|grep Capacity -A7
Capacity:
  cpu:                48  ephemeral-storage:  460364840Ki  hugepages-1Gi:      0  hugepages-2Mi:      0  memory:             98260824Ki  nvidia.com/gpu:     2  pods:               110

可以看到，除了常见的cpu、memory之外，还有nvidia.com/gpu, 这个就是GPU资源，数量为2说明我们有两张GPU。

安装 GPU 监控

除此之外，如果你需要监控集群GPU资源使用情况，你可能还需要安装 DCCM exporter 结合Prometheus输出GPU资源监控信息。

helm repo add gpu-helm-charts https://nvidia.github.io/dcgm-exporter/helm-charts
helm repo update
helm install --generate-name gpu-helm-charts/dcgm-exporter

查看metrics：

curl -sL http://127.0.0.1:8080/metrics
# HELP DCGM_FI_DEV_SM_CLOCK SM clock frequency (in MHz).# TYPE DCGM_FI_DEV_SM_CLOCK gauge# HELP DCGM_FI_DEV_MEM_CLOCK Memory clock frequency (in MHz).# TYPE DCGM_FI_DEV_MEM_CLOCK gauge# HELP DCGM_FI_DEV_MEMORY_TEMP Memory temperature (in C).# TYPE DCGM_FI_DEV_MEMORY_TEMP gauge
...
DCGM_FI_DEV_SM_CLOCK{gpu="0", UUID="GPU-604ac76c-d9cf-fef3-62e9-d92044ab6e52",container="",namespace="",pod=""} 139
DCGM_FI_DEV_MEM_CLOCK{gpu="0", UUID="GPU-604ac76c-d9cf-fef3-62e9-d92044ab6e52",container="",namespace="",pod=""} 405
DCGM_FI_DEV_MEMORY_TEMP{gpu="0", UUID="GPU-604ac76c-d9cf-fef3-62e9-d92044ab6e52",container="",namespace="",pod=""} 9223372036854775794
...

测试

在K8S创建Pod要使用GPU资源很简单，和cpu、memory等常规资源一样，在resource中申请即可。

比如，下面这个yaml里面我们就通过resource.limits申请了该Pod要使用1个GPU。

apiVersion: v1
kind: Pod
metadata:
  name: gpu-pod
spec:
  restartPolicy: Never
  containers:
    - name: cuda-container
      image: nvcr.io/nvidia/k8s/cuda-sample:vectoradd-cuda10.2
      resources:
        limits:
          nvidia.com/gpu: 1 # requesting 1 GPU

这样kueb-scheduler在调度该Pod时就会考虑到这个情况，将其调度到有GPU资源的节点。

启动后，查看日志，正常应该会打印测试通过的信息。

apiVersion: v1
kind: Pod
metadata:
  name: gpu-pod
spec:
  restartPolicy: Never
  containers:
    - name: cuda-container
      image: nvcr.io/nvidia/k8s/cuda-sample:vectoradd-cuda10.2
      resources:
        limits:
          nvidia.com/gpu: 1 # requesting 1 GPU

至此，在K8S环境中也可以使用GPU了。

5. 小结

本文主要分享了在裸机、Docker环境、K8S环境中如何使用GPU。

对于裸机环境，只需要安装对应的GPU Driver即可。
对应Docker环境，需要额外安装 nvidia-container-toolkit 并配置docker使用nvidia runtime。
对应K8S环境，需要额外安装对应的 device-plugin 使得kubelet能够感知到节点上的GPU设备，以便K8S能够进行GPU管理。

现在一般都是在K8S环境中使用，为了简化安装步骤，NVIDIA也提供了 gpu-operator来简化安装部署，本文的安装步骤仅供参考学习。
